BMW F10 528i DME 고장 수리

488

최근에 운행중에 구동장치 오류가 떠서 난생 처음 견인을 했습니다.
그래서 오늘은 BMW F10 528i DME 고장 수리 및 교체에 방법에 대해 상세히 다루어 보고자 합니다.

일단 집으로 견인해서 ISTA 진단을 해보았습니다.

에러 코드를 가지고 열심히 검색을 해보니 DME 문제인것 같았습니다.

여기서 부터는 비전문가의 사견임을 미리 양해 드립니다.

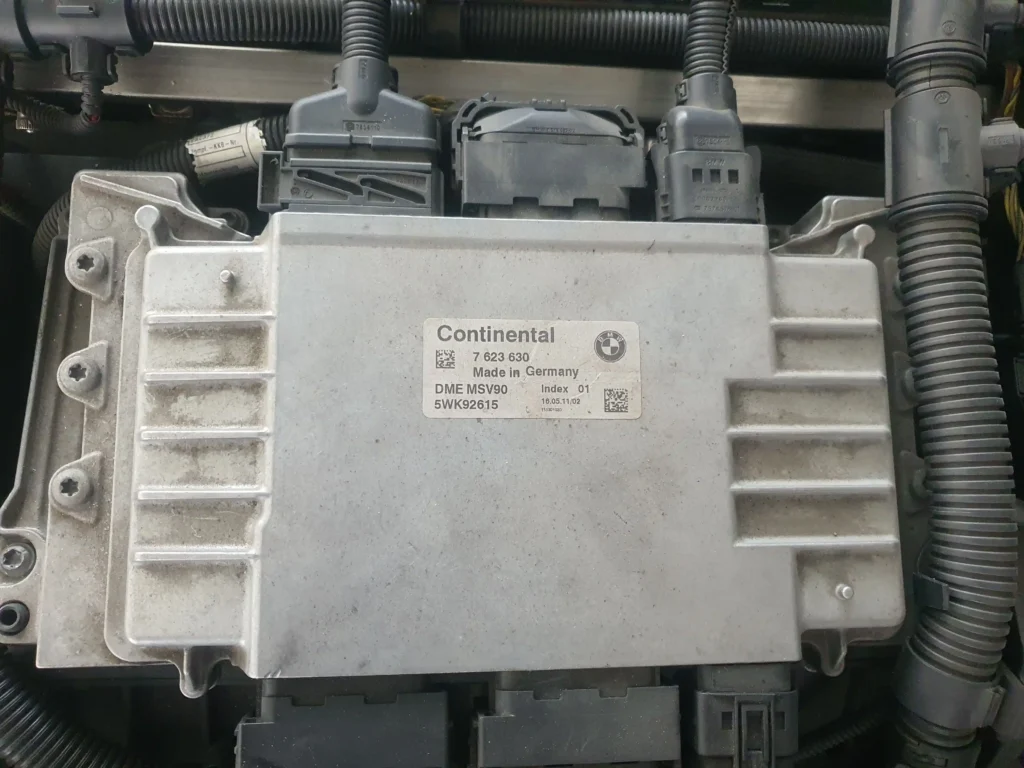

보통 BMW F10 528i N52 DME(MSV90)가 고장나는 경우는 다음과 같습니다.

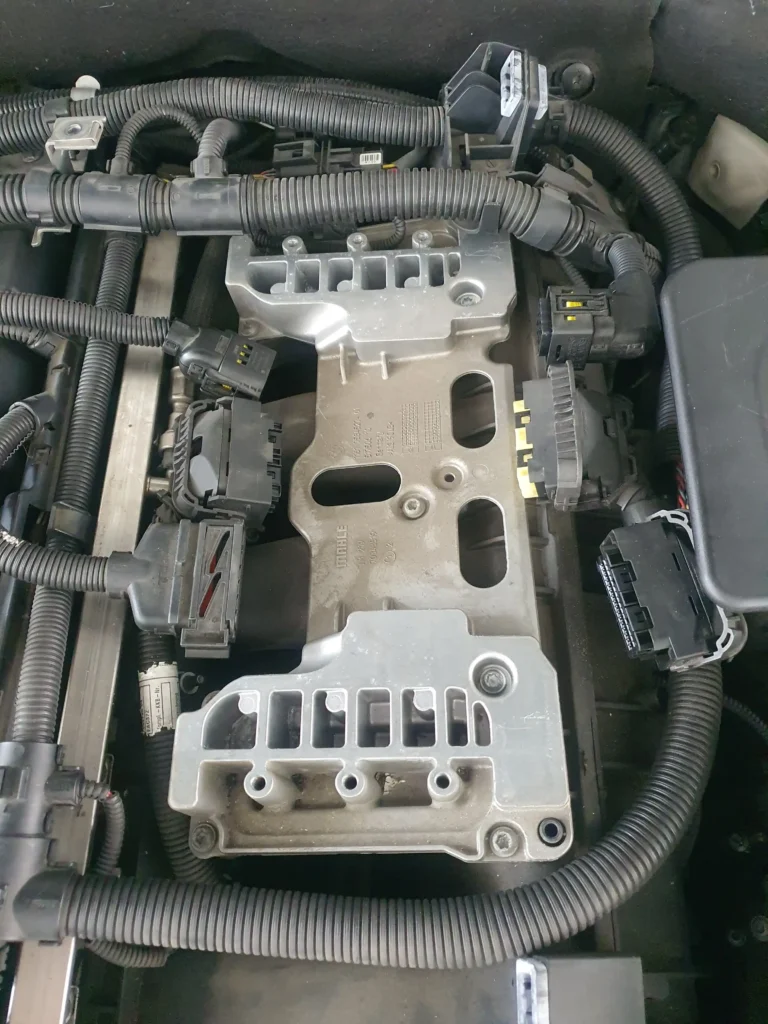

DME의 위치가 열이 많은 엔진룸 흡기 매니폴더 위쪽에 있다보니 열에 취약할수 밖에 없는 구조로 인한 손상입니다.
그리고 점화코일에 오일이 고여 있을 경우 DME쪽으로 과전류가 흘러 고장이 날 수도 있다고 합니다. F10 528i N52 DME(MSV90)은 문제가 생겼을때 다양한 증상이 있습니다. 가장 대표적인 것이 오일 레벨 측정이 안되는 경우이구요.

1. BMW F10 528i N52 DME(MSV90)는 무엇인가요?

BMW F10 528i에 탑재된 N52 엔진의 두뇌 역할을 하는 DME(Digital Motor Electronics, MSV90)는 엔진의 모든 전자 제어 시스템을 관리하는 핵심 부품입니다. 이 제어장치에 문제가 발생하면 차량의 성능에 심각한 영향을 미치게 됩니다. 본 글에서는 BMW F10 528i N52 DME MSV90의 일반적인 고장 증상, 진단 방법, 수리 및 교체 옵션에 대해 상세히 설명드리겠습니다.

MSV90 DME는 다음과 같은 기능을 담당합니다:

• 연료 분사량 제어
• 점화 타이밍 조절
• 밸브트로닉 시스템 제어
• 배기가스 재순환(EGR) 관리



2. BMW F10 528i N52 DME(MSV90) 고장 증상은?

DME 고장은 다양한 형태로 나타나며, 다음과 같은 증상들이 발견된다면 DME 문제를 의심해봐야 합니다.

초기 증상

엔진 관련 증상:

• 시동 불량 또는 시동 불가
• 엔진 떨림 및 진동 증가
• 가속 성능 저하
• 변속 충격 또는 변속 불능
• 연료 소모량 급증
• 배기가스 색상 변화

전자 시스템 증상:

• 엔진 경고등 점등
• 계기판 오류 메시지 표시
• 라디오 및 네비게이션 시스템 오작동
• 에어컨 작동 불량

심각한 고장 증상

DME 고장이 심각해지면 다음과 같은 증상이 나타납니다:

200C04 프로세서 고장 증상:

• 엔진 완전 정지
• 시동 걸리지만 즉시 꺼짐
• 따뜻한 상태에서 재시동 불가 (완전히 식어야 시동 가능)
• 스캔 도구 연결 시 DME 통신 불가

BSD 통신 고장 (CD9304) 증상:

• 오일 레벨 측정 불가능
• 서비스 리셋(CBS) 실행 불가
• iDrive 화면에 “오일 측정 불가” 메시지 표시
• 정비 주기 경고등 지속 점등

밸브트로닉 시스템 고장 증상:

• 엔진룸에서 큰 클릭킹/바인딩 소음
• 시동 후 거친 공회전
• 1000RPM 이상 가속 불가
• 엔진 경고등과 함께 “드라이브트레인 고장” 메시지

DME 위치 관련 열화 증상:

• 엔진 온도가 올라갈수록 증상 악화
• 냉간 시동은 정상, 온간 재시동 불가
• 여름철 장거리 운행 후 시동 불량
• DME 위치가 엔진 근처로 인한 열 손상

3. BMW F10 528i N52 DME(MSV90) 고장, 왜 발생할까요?

DME는 정교한 전자 부품으로 구성되어 있어 다양한 원인으로 고장이 발생할 수 있습니다. 주요 원인은 다음과 같습니다.

주요 고장 원인

1. 전원 공급 문제

• 배터리 전압 불안정
• 알터네이터 고장
• 접지 불량

2. 물리적 손상

• 진동으로 인한 내부 부품 손상
• 열화로 인한 전자 부품 열화(칩 고장,솔더링 불량)
• 습기 침입

3. 소프트웨어 오류

• 펌웨어 손상
• 프로그래밍 오류
• 업데이트 실패

4. 외부 요인

• 과전압 인가
• 정전기 방전
• 부적절한 점프 스타트

5. 환경적 요인

• DME 위치가 엔진 근처로 인한 지속적 열 노출
• 진동으로 인한 솔더 조인트 균열
• 습기 침입으로 인한 부식
• 장기간 사용으로 인한 전자 부품 열화



4. DME 진단 방법을 알려드릴께요

기본 진단 절차

1단계: 육안 검사

• DME 케이스 외관 점검
• 연결 커넥터 상태 확인
• 케이블 손상 여부 검사

2단계: 전기적 진단

• 배터리 전압 측정 (12.6V 이상)
• 퓨즈 상태 점검
• 접지 연결 확인

3단계: 진단 도구 사용 BMW 전용 진단 도구를 사용한 오류 코드 확인:

• BMW ISTA-P/ISTA-D 진단 시스템
• 서드파티 진단 도구 (Foxwell, Launch, Autel, Autologic)


✅ 주요 오류 코드

DME(MSV90) 자체 고장과 관련된 대표적인 에러 코드

• 200C04(DME, internal fault: Processor fault): DME 내부 고장 – 프로세서 오류 (가장 치명적인 고장)
• 133902(DME, internal fault, Valvetronic: Undervoltage detected) : DME, 내부 오류, Valvetronic: 저전압 감지됨
• 103002(Accelerator pedal module, pedal-travel sensor 1, electrical: Short circuit to ground) : DME와 가속 페달 모듈 사이의 배선 하네스 결함,가속 페달 모듈 결함
• 1F4A08 (DME Internal Fault / Internal Control Unit Fault): DME 내부 제어 유닛 자체의 오류를 나타내는 코드입니다. 소프트웨어 오류, 내부 회로 손상, 메모리 오류 등이 원인일 수 있습니다.
• 1F0404: (DME, internal fault: multiple output stage module: SPI communication disrupted): LIN 통신 라인의 문제로, DME가 다른 모듈(예: 발전기, IBS 센서 등)과 통신하지 못할 때 발생할 수 있습니다.
• 1F3108(DME, internal fault, accelerator pedal module: Pedal-travel sensor 2, voltage supply) : 가속 페달 모듈용 센서 2의 전압 공급 결함 또는 DME에 결함
• CD9304(BSD bus Communication fault) : LIN/BSD 버스 통신이 불가능할 때 오류가 감지됩니다
• 1B5102(Terminal 15_3, line from CAS, electrical: Short circuit to ground)
• 2E7C(BSD bus Communication fault)
• 134B02(Valvetronic servomotor supply voltage short circuit to earth): N52 엔진의 핵심 부품인 발브트로닉 서보모터의 전원 공급 또는 작동 불량을 나타냅니다. DME가 발브트로닉을 제어하므로 DME 문제로 인해 발생할 수 있습니다.

5. BMW F10 528i N52 DME(MSV90) 수리 vs. 교체: 어떤 선택이 좋을까요?

DME 고장이 확인되었다면, 수리 또는 교체 두 가지 선택지가 있습니다. 각각의 장단점을 고려하여 합리적인 결정을 내리는 것이 중요합니다.

5.1 DME 수리

아래 사진은 증상에 따른 칩 수리 예시 입니다.

BSD 오류 칩 수리 예시

• 장점:
  • 비용 절감: 새 부품으로 교체하는 것보다 저렴할 수 있습니다.
  • 기존 설정 유지: 기존 차량의 코딩 및 설정 값을 그대로 유지할 수 있어 별도의 프로그래밍 부담이 적습니다.

• 단점:
  • 수리 가능 여부 확인: 모든 고장이 수리 가능한 것은 아니며, 손상 정도에 따라 수리가 불가능할 수 있습니다.
  • 재발 가능성: 완벽하게 수리되지 않을 경우 동일한 문제가 재발할 가능성이 있습니다.
  • 시간 소요: 수리에 필요한 부품 조달 및 작업 시간으로 인해 차량을 오래 맡겨야 할 수 있습니다.



5.2 DME 교체 (중고 부품)

• 장점:
  • 신품 대비 60~70% 저렴한 비용
  • 수리 불가능한 심각한 고장 시 비용 부담 완화
  • 동일 차종에서 사용되던 부품으로 호환성 확실

• 단점:
  • 언제 고장날지 예측 불가능 (내구성 불확실)
  • 코딩 및 프로그래밍 필수(ECU CLONE)
  • 숨겨진 손상이나 마모 상태 파악 어려움
  • 고장 시 재수리 또는 재교체 비용 발생 가능
  • 보증기간 없음



5.3 DME 교체 (애프터 새 부품) 👍

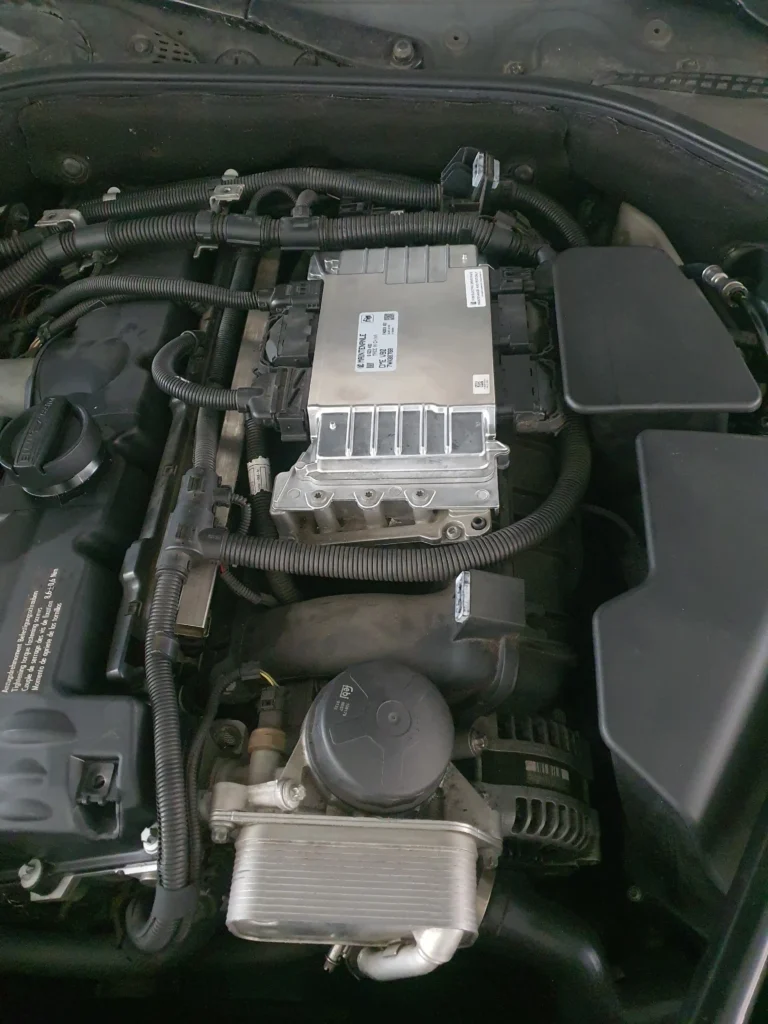

심사 숙고해서 제가 이번에 교체한 방법입니다.
구입한 애프터 신품 MSV 90 DME를 분해를 해 보았더니 보드와 칩들이 모두 신품으로 들어가 있는것 같았습니다

어떻게 이런 애프터 신품이 나왔는지는 언급하지는 않겠습니다.
물론 정품이 아니기 때문에 신뢰도가 떨어 질수는 있겠지만 업체들의 얘기로는 교체후 AS 신청이 들어온 경우는 거의 없다고 합니다. 그래서 업체들은 애프터 신품 교체를 가장 많이 추천했습니다.

저와 같이 직접 교체를 하시려면 먼저 애프터 신품을 구입 후 ECU CLONE 작업을 업체에 맡기시던가 장비를 구입하셔야 합니다. 참고로 저는 ECU CLONE 장비가 있어서 DIY가 가능했습니다.
교체 후 모두 정상으로 돌아왔으며 여러분들이 궁금해 하는 애프터 신품 교체 DIY 비용은 업체 기준으로 30%정도 저렴하게 했습니다.

• 장점:
  • 새 부품으로 초기 불량 위험 최소화
  • 보증기간 제공 (6개월)
  • 순정 새 부품 대비 50% 저렴
  • 장기적으로 재고장 위험 감소로 비용 절약
  • 순정 부품 사양에 맞춘 제조로 호환성 확보

• 단점:
  • 순정 부품 대비 내구성이나 성능 차이 가능
  • 코딩 및 프로그래밍 필수(ECU CLONE)
  • 신뢰성 검증 어려움

6. 수리 비용 및 예상 기간

수리 비용 (2025년 기준)

DME 수리 비용

• 진단 비용: 50,000 – 100,000원
• 수리 비용: 600,000 – 800,000원(증상에 따라 유동적)
• 프로그래밍 비용(ECU CLONE): 200,000 – 300,000원

DME 교체 비용

• BMW 순정 새 DME: 3,000,000원
• 순정 중고 DME: 600,000 – 800,000원(프로그래밍 비용 별도)
• 애프터 신품 DME: 1,500,000원(프로그래밍 비용 포함)

작업 기간

• 기본 진단: 1시간
• DME 고장 수리: 2-4일
• DME 교체: 2시간

결론

BMW F10 528i의 MSV90 DME는 구조적 문제가 있어, 시간이 지나면서 필연적으로 고장이 발생하는 경향이 있습니다. 이는 DME가 엔진 근처에 위치하여 지속적인 열과 진동에 노출되기 때문입니다. BMW F10 528i N52 DME(MSV90) 고장은 조기 진단과 적절한 수리를 통해 해결할 수 있습니다.
본인 상황에 맞는 현명한 선택을 하시길 바라며 모쪼록 저와 같은 문제를 겪지 않았으면 좋겠습니다.
이 글이 528i 차주 분들께 도움이 되길 바랍니다.
