BMW 키 복사는 첨에 생각지도 못했던 영역 이었습니다. 키가 하나밖에 없는 상황에서 레트로핏을 하다가 실수로 트렁크에 키를 넣어두고 트렁크가 닫혀버려서 뒤쪽 시트를 탈거하고 트렁크로 기어들어가는 불행한 사고도 있었습니다. 스페어키는 정말 필수 입니다. 그래도 나중에 업체 맡겨서 스페어키를 만들어야지 정도로 여겼는데… 순정 Comport Access를 레트로핏을 하다보니 어쩔 수 없이 고가의 키 프로그래밍 장비를 구입하게 되었습니다. ‘덕분에 스페어키도 생겼고 키 복사가 어떤식으로 이루어 지는지 공부할 수 있어서 괜찮다’ 라고 스스로 위로하고 있습니다. 지금부터 소박하게 F 바디 키 관련 시스템에 대해서 다루어 보도록 하겠습니다.
✅ F바디 키 관련 모듈 시스템
BMW는 기술 발전과 함께 CAS에서 FEM/BDC로 전환했으며, 이는 더 많은 기능과 더 높은 안정성을 제공합니다.
1. CAS (Car Access System) 모듈
CAS는 BMW의 중앙집중식 차량 접근 제어 시스템입니다. 하나의 모듈이 모든 키 관련 기능을 총괄하는 방식입니다.
CAS의 주요 역할
1. 키 인증 및 관리
키 등록: 최대 10개까지 스마트키 등록 가능
키 인증: 키의 고유 ID 및 암호화 코드 검증
키 권한 관리: 키별 접근 권한 레벨 설정
키 사용 기록: 각 키의 사용 이력 저장
2. 이모빌라이저 제어
ISN 관리: Immobilizer Serial Number 생성 및 관리
DME 연동: 엔진 제어 모듈과 보안 통신
시동 허가: 올바른 키 인증 시에만 시동 허용
도난 방지: 무단 시동 시도 차단
3. 중앙 잠금 시스템
도어 잠금/해제: 모든 도어 통합 제어
트렁크 제어: 키 권한에 따른 트렁크 개폐
연료 캡 잠금: 연료 주입구 보안 제어
글러브박스 잠금: 일부 모델에서 지원
4. CAS 버전별 특징
CAS1: E시리즈 초기 (기본 기능)
CAS2: E시리즈 중기 (보안 강화)
CAS3: E시리즈 후기 (고급 기능 추가)
CAS3+: E시리즈 최후기 (성능 향상)
CAS4: F시리즈 초기 (통합 기능)
CAS4+: F시리즈 중기 (확장 기능)
2. FEM/BDC 모듈
FEM/BDC는 BMW의 분산형 차량 제어 시스템입니다. 여러 모듈이 역할을 분담하여 더 효율적이고 안정적인 제어를 구현합니다.
FEM (Front Electronic Module)
주요 역할
키 인증: 스마트키 신호 수신 및 검증
도어 제어: 전면부 도어 잠금/해제
조명 제어: 헤드라이트, DRL, 방향지시등
와이퍼 제어: 전면 와이퍼 및 워셔
혼 제어: 경음기 작동
BDC (Body Domain Controller)
주요 역할
바디 통합 제어: 차체 전반의 전자 시스템 관리
키 정보 저장: 등록된 키 데이터베이스 관리
개인화 설정: 키별 사용자 프로필 관리
편의 기능: 자동 조명, 메모리 시트 등
✅ F바디 키 관련 모듈 시스템 구분 기준
CAS4,CAS4+ 시스템 사용 모델
F바디 전기~후기 모델 사용
사용 시기: 2010년 ~ 2016년경
특징 : 중앙집중식 키 관리
모듈 : CAS4,CAS4+단일 모듈이 키 정보 총괄
FEM/BDC 시스템 사용 모델
F바디 후기 모델부터 사용 (CAS 대체)
사용 시기 : 2014년 ~ 2018년 (CAS4와 겹치는 시기 있음)
특징 : 분산형 키 관리
모듈 : FEM과 BDC가 역할 분담
✅ 키 프로그래밍
CAS,FEM/BDC 모듈 및 장비 연결
차량의 CAS, FEM/BDC 모듈과 프로그래밍 장비를 연결합니다.
CAS, FEM/BDC 모듈은 차량의 키 관련 정보를 관리하는 모듈입니다.
프로그래밍 장비는 키 제작 및 등록에 필요한 기능을 제공합니다.
키 정보 획득
프로그래밍 장비를 통해 CAS, FEM/BDC 모듈로부터 기존 키 정보를 읽어옵니다.
이 정보는 새로운 키를 생성하는 데 필요한 데이터입니다.
새로운 키 제작
CAS, FEM/BDC 모듈에서 읽어온 정보를 바탕으로 새로운 스마트키를 제작합니다.
키 등록
제작된 새로운 스마트키를 차량에 등록합니다.
프로그래밍 장비 장비를 통해 CAS, FEM/BDC 모듈에 키 정보를 등록하여 차량이 키를 인식하도록 합니다.
테스트 및 완료:
등록된 스마트키가 정상적으로 작동하는지 테스트합니다.
모든 과정이 완료되면 새로운 스마트키가 정상적으로 사용 가능하게 됩니다

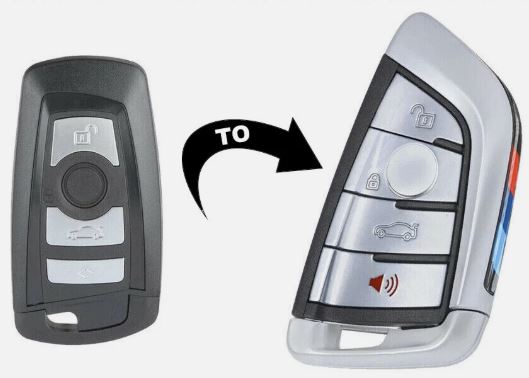

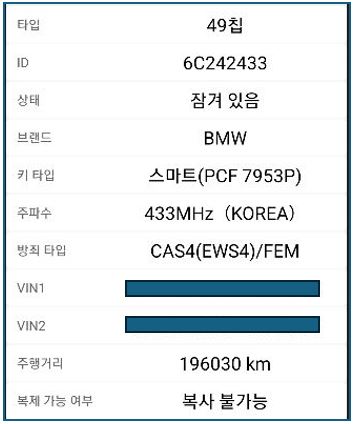

키 정보G Body 신형키
⚠️ 주의사항 : CAS4는 모든 키를 분실했어도 키 복사가 어렵지 않지만 CAS4+경우는 DME에서 ISN정보를 읽어와야만 키 복사가 가능하니 특히 주의 하시길 바랍니다. 키 제작시에 비용이 더 많이 추가 됩니다.
