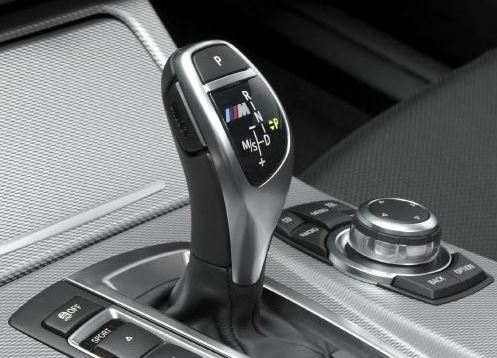

이 가이드는 BMW F10 스포츠 기어봉 레트로핏을 하는 방법에 대한 상세 메뉴얼 입니다. BMW F10의 2TB(Sport Automatic Transmission) 또는 SAT(Sport Automatic Transmission) 기어 셀렉터는 일반 기어 셀렉터를 스포츠 버전으로 업그레이드하는 레트로핏입니다. 이 시스템은 향상된 조작감을 제공하고 DEC 레트로핏, 패들 시프트와 함께 M 패키지 옵션입니다.
시스템 특징
향상된 조작감: 더욱 정밀하고 스포티한 느낌
2. 장점
직관적인 조작: 개선된 기어 셀렉터 형태로 더 나은 그립감
스포츠 사양 적용: 일반 모델을 스포츠 사양으로 업그레이드
시각적 개선: 더욱 스포티하고 고급스러운 내부 디자인
재판매 가치: 스포츠 옵션 추가로 차량 가치 상승
3. 부품 목록
부품 번호 (Part Number)
부품명 (Part Name)
수량
비고
61319251190
스포츠 기어봉
1개
61139132577
10핀 커넥터
1개
61136913644
Socket Terminal
10개
4. 레트로핏 순서 및 절차
: 레트로핏 순서 및 절차는 매우 중요합니다. 각 단계에서 주의해야 할 사항과 팁을 제공하여 여러분이 성공적으로 설치를 완료할 수 있도록 돕겠습니다. 이 과정은 세심한 주의가 필요하며, 단계별로 진행해야 합니다
사전 준비 작업
1단계: 차량 정보 확인
생산 연도 확인
2012년 3월 이전: 8핀 커넥터
2012년 3월 이후: 10핀 커넥터
현재 커넥터 타입 확인
기존 기어 셀렉터 제거 후 커넥터 핀 수 확인
2단계: 센터 콘솔 분해
뒷좌석 통풍구 커버 제거
상단부터 들어올려 제거
폰 컴파트먼트 잠금 커버 제거
플라스틱 도구로 조심스럽게 분리
나사 제거
노출된 나사 제거
미들 콘솔 제거
후방부터 시작하여 전방으로 들어올림
설치 절차
3단계: 기어 셀렉터 교체
기존 기어봉 분리
전기 커넥터 분리 (클립 해제)
DEC 스위치 커넥터 분리
새 기어봉 설치
커넥터 타입 확인 후 연결
고정 나사 체결

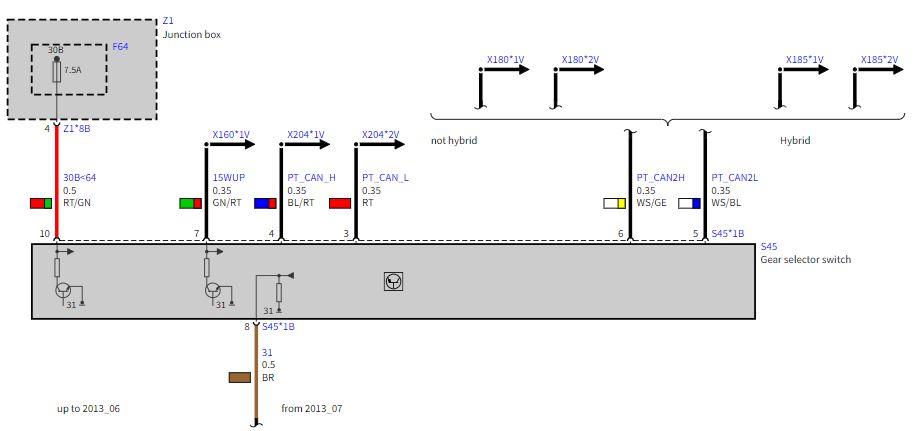

5. 배선도 및 핀 구성
: 배선도는 레트로핏 과정에서 필수적인 부분입니다. 각 전선의 연결 상태를 확인해야 하며, 잘못 연결된 경우 문제가 발생할 수 있습니다. 배선도와 핀아웃을 참고로 배선 연결을 하시면 됩니다.
핀 재구성 및 연결
: 핀이 재구성되는 방식은 모델에 따라 다를 수 있으니, 해당 모델에 적합한 핀 재구성 방법을 항상 참고해야 합니다. 이 과정이 레트로핏 있어 가장 중요합니다.
노말 기어봉(8핀)
스포츠 기어봉(10핀)
핀 1번
핀 10번
핀 2번
핀 7번
핀 3번
핀 3번
핀 4번
핀 4번
핀 5번
핀 8번
핀 6번
핀 5번
핀 7번
핀 6번
6. 코딩
E-Sys Coding
코딩 과정은 레트로핏의 마지막 단계로, 모든 모듈이 올바르게 인식되도록 설정해야 합니다. 이 단계에서 컴퓨터와 차량의 연결 상태를 확인하는 것이 중요합니다.
E-Sys 코딩을 통해 모듈을 프로그래밍하면, 각 기능이 원활하게 작동할 수 있습니다.
VO 코딩(Vehicle Order Coding)은 BMW 차량의 구성 옵션(FA, Fahrzeug-Order)을 수정하여 새로운 기능을 활성화하거나 기존 모듈을 변경하는 과정입니다
