1. 레트로핏 소개
개요
이 가이드는 BMW BMW F10 하만 카돈 Top-HiFi Logic7 레트로핏을 하는 방법에 대한 상세 메뉴얼 입니다. BMW F10 528i 전기형은 앰프가 없는 스테레오 기본 옵션이기 때문에 음악을 들을 때 마다 매우 답답함과 부족함을 느꼈습니다. 그래서 가성비가 좋은 하만 카돈 Top-HiFi Logic7 레트로핏을 선택하게 되었습니다. Harman Kardon Top-HiFi Logic7은 BMW F10 5시리즈의 최고급 오디오 시스템입니다. (물론 최상위 옵션은 Bang & Olubsen) Logic7은 Harman Kardon의 서라운드 사운드 기술로, 16개의 스피커와 9채널 앰프를 통해 극장 수준의 오디오 경험을 제공합니다.
시스템 개요
- 브랜드: Harman Kardon Logic7 (Top-HiFi)
- VO 코드: 688 (S688A)
- 채널: 9채널(우퍼 * 2, 센터 * 1, 프론트 * 2, 리어 * 2, 리어 선반 * 2) DSP 앰프
- 스피커: 16개 (Hi-Fi 12개 대비 4개 추가)
- 연결: MOST 파이버 옵틱 통신
- 내장 기능: ASD (Active Sound Design) 지원
- 출력 : 600W (우퍼 * 2 : 125W, 미드 & 트위터 * 7 : 50W)
기존 시스템과의 차이

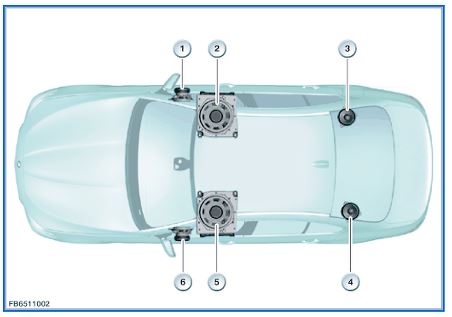

- BASE (stereo)
- 4 채널(프론트 * 2, 리어 선반 * 2, 바닥의 우퍼는 프론트와 채널 및 출력을 공유함), 6개 스피커
- 출력 : 100W (미드 * 4 : 25W)

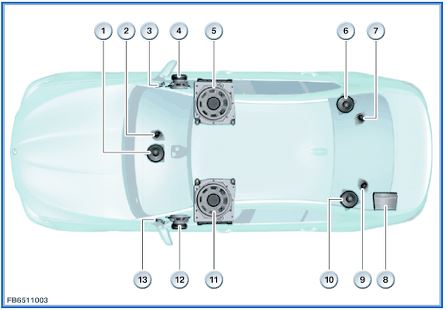

- Hi-Fi Loud(S676A)
- 7 채널 앰프(우퍼 * 2, 센터*1, 프론트 * 2, 리어 선반* 2), 12개 스피커
- 출력 : 205W((우퍼 * 2 : 40W, 미드 & 트위터 * 5 : 25W)

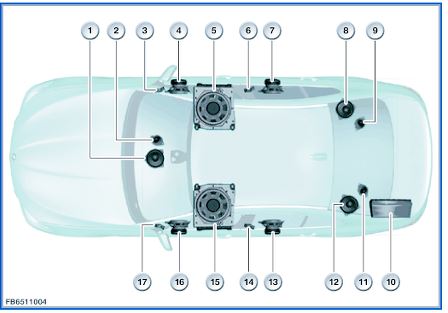

- Harman Kardon Top-HiFi Logic7(S688A)
- 9 채널 앰프(우퍼 * 2, 센터 * 1, 프론트 * 2, 리어 * 2, 리어 선반 * 2), 16개 스피커, Logic7 DSP
- 출력 : 600W (우퍼 * 2 : 125W, 미드 & 트위터 * 7 : 50W)

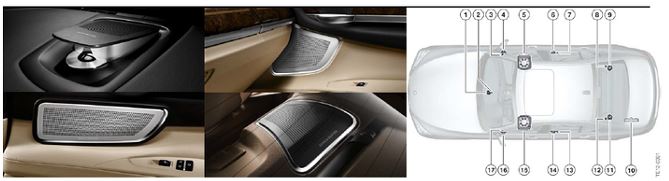

- Bang & Olubsen(6F2)
- 16 채널 앰프(우퍼 * 2, 센터 * 1, 프론트 * 2, 리어 * 2, 리어 선반 * 2, 트위터 *7), 16개 스피커
- 출력 : 1200W (우퍼 * 2 : 250W, 미드 * 7 : 75W, 트위터 * 7 : 25W)
2. 장점
음질 향상
- 서라운드 사운드: 7.1채널 Logic7 DSP 처리
- 고해상도 오디오: 디지털 MOST 연결로 신호 손실 최소화
- 동적 범위: 넓은 주파수 응답과 다이나믹 레인지
- EQ 제어: 헤드유닛에서 직접 이퀄라이저 조정 가능
기능적 이점
- ASD 통합: Active Sound Design 기능 내장
- 자동 볼륨 조절: 속도 연동 볼륨 제어
- 개별 채널 제어: 각 스피커별 독립적 파워 앰프
- 크로스오버: 내장 디지털 크로스오버 네트워크
가치 향상
- OEM 품질: 순정 부품으로 완벽한 통합
- 차량 가치: 프리미엄 오디오 시스템으로 리세일 가치 상승
- 호환성: BMW 순정 소프트웨어와 완벽 호환
3. 부품 목록
앰프 부품
| 부품 번호 (Part Number) | 부품명 (Part Name) | 수량 | 비고 |
|---|---|---|---|
| 65129320144 | 하만카돈 Top-HiFi Logic7 앰프 | 1개 |
프런트 도어 스피커 부품
| 부품 번호 (Part Number) | 부품명 (Part Name) | 수량 | 비고 |
|---|---|---|---|
| 65139169693 | 운전석 앞 Front Left Midrange | 1개 | |
| 65139184794 | 운전석 앞 Front Left Tweeter | 1개 | |
| 65139169693 | 조수석 앞 Front Right Midrange | 1개 | |
| 65139184794 | 조수석 앞 Front Right Tweeter | 1개 |
리어 도어 스피커 부품
| 부품 번호 (Part Number) | 부품명 (Part Name) | 수량 | 비고 |
|---|---|---|---|
| 65139169693 | 운전석 뒤 Rear Left Midrange | 1개 | |
| 65139184794 | 운전석 뒤 Rear Left Tweeter | 1개 | |
| 65139169693 | 조수석 뒤 Rear Right Midrange | 1개 | |
| 65139184794 | 조수석 뒤 Rear Right Tweeter | 1개 |
리어 선반 스피커 부품
| 부품 번호 (Part Number) | 부품명 (Part Name) | 수량 | 비고 |
|---|---|---|---|
| 65139169690 | 뒤쪽 선반 좌 Rear Deck Left Midrange | 1개 | |
| 65139184795 | 뒤쪽 선반 좌 Rear Deck Left Tweeter | 1개 | |
| 65139169690 | 뒤쪽 선반 우 Rear Deck Right Midrange | 1개 | |
| 65139184795 | 뒤쪽 선반 우 Rear Deck Right Tweeter | 1개 |
센터 스피커 부품
| 부품 번호 (Part Number) | 부품명 (Part Name) | 수량 | 비고 |
|---|---|---|---|
| 65139169690 | 대시보드 중앙 Center Channel Midrange | 1개 | |
| 65139184795 | 대시보드 중앙 Center Channel Tweeter | 1개 |
서브 우퍼 스피커 부품
| 부품 번호 (Part Number) | 부품명 (Part Name) | 수량 | 비고 |
|---|---|---|---|
| 65139169687 | 운전석 시트 하부 Left Underseat Subwoofer | 1개 | |
| 65139169688 | 조수석 시트 하부 Right Underseat Subwoofer | 1개 |
배선 및 연결 부품
| 부품 번호 (Part Number) | 부품명 (Part Name) | 수량 | 비고 |
|---|---|---|---|
| 하만카돈 Top-HiFi Logic7 케이블 세트 | 1개 | ||
| 07119902932 | 앰프 고정 볼트(Hex M5X14) | 1개 | |
| 07129906048 | 앰프 고정 너트(M5) | 1개 | |
| 65156983075 | 냉각팬 | 1개 | |
| 07119906321 | 냉각팬 볼트(Hex M4X30) | 2개 | |
| MOST 케이블 | 50cm | ||
| MOST 케이블 커넥터(암,수) | 1개 | ||
| 3핀 커넥터(수) | 1개 | 냉각팬 전원, 접지 | |
| 61131387144 | 소켓 터미널 | 1개 | 냉각팬 접지 |
| 61138377734 | 스프링 컨텍트(4~6 mm²) | 1개 | 앰프 전원 (F200 40A: Z2*4B 핀 3번) |
| 61138364526 | 스프링 컨텍트(0.5~1 mm²) | 1개 | Most 전원 (F120 5A: Z2*10B 핀 9번) |
| 61136937069 | 스프링 컨텍트(0.5~1 mm²) | 1개 | 냉각팬 전원 (F121 5A: Z2*10B 핀 10번) |
| 배선 케이블(6.0mm²) | 6m | 앰프 전원, 접지 | |
| 배선 케이블(0.35mm²) | 12m | Most 전원,냉각팬 전원,접지 |
리어 도어 트림 부품(선택사항)
| 부품 번호 (Part Number) | 부품명 (Part Name) | 수량 | 비고 |
|---|---|---|---|
| 51427273305 | 스피커 홀 가공된 트림 Rear Left Door Trim Panel | 1개 | |
| 51427273306 | 스피커 홀 가공된 트림 Rear Right Door Trim Panel | 1개 |
4. 레트로핏 순서 및 절차
: 레트로핏 순서 및 절차는 매우 중요합니다. 각 단계에서 주의해야 할 사항과 팁을 제공하여 여러분이 성공적으로 설치를 완료할 수 있도록 돕겠습니다. 이 과정은 세심한 주의가 필요하며, 단계별로 진행해야 합니다
4.1 사전 준비
호환성 확인
- 기존 시스템 확인
- Hi-Fi (S676A): 완전 레트로핏 필요
- Base Audio: 더 많은 부품 필요
- 필요 도구
- BMW ISTA/D, ISTA/P (프로그래밍)
- E-SYS (코딩)
- ENET 케이블
- 기본 공구 및 내장재 분해 도구
4.2 설치 방법
Step 1: 기존 시스템 제거
- 기존 앰프 제거 (Hi-Fi 시스템의 경우)
- 트렁크 좌측 또는 spare tire well 위치
- 전원, 접지, 스피커 케이블 분리
- MOST 케이블 분리
- 기존 스피커 제거
- 프론트/리어 도어 패널 분해
- 기존 미드레인지, 트위터 제거
- 리어 데크 스피커 접근
Step 2: 새 앰프 설치
- 설치 위치
- 트렁크 좌측 사이드 패널 내부
- 스페어 타이어 웰 상부 (모델에 따라)
- 고정 방법
- 순정 브래킷 사용
- 진동 방지 패드 설치
- 환기 공간 확보
Step 3: 스피커 설치
- 프론트 도어
- 미드레인지: 도어 하단 위치
- 트위터: 미러 삼각 위치
- 리어 도어 (Hi-Fi에서 업그레이드 시)
- 도어 트림 교체 또는 가공 필요
- 미드레인지, 트위터 설치
- 리어 데크
- 뒤쪽 선반 스피커 교체
- 좌우 각각 미드레인지 + 트위터
- 센터 채널
- 대시보드 중앙 스피커 교체
- 대시보드 중앙 스피커 교체
- 서브우퍼
- 시트 하부 기존 위치 활용
5. 배선도 및 핀 구성
: 배선도는 레트로핏 과정에서 필수적인 부분입니다. 각 전선의 연결 상태를 확인해야 하며, 잘못 연결된 경우 문제가 발생할 수 있습니다. 배선도와 핀아웃을 참고로 배선 연결을 하시면 됩니다.
전원 연결
냉각팬 연결
앞 운전석,조수석 미드레이지 스피커 연결
뒤 운전석,조수석 미드레이지 스피커 연결
앞 운전석,조수석 아래 우퍼 연결
앞 대시보드, 뒤 선반 트위터 연결
핀 아웃

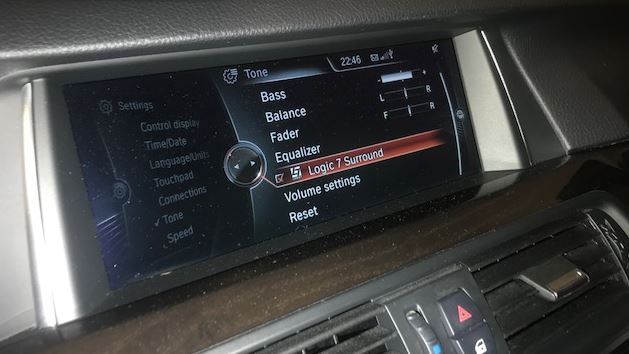

5. 코딩
E-Sys Coding
- 코딩 과정은 레트로핏의 마지막 단계로, 모든 모듈이 올바르게 인식되도록 설정해야 합니다. 이 단계에서 컴퓨터와 차량의 연결 상태를 확인하는 것이 중요합니다.
- E-Sys 코딩을 통해 모듈을 프로그래밍하면, 각 기능이 원활하게 작동할 수 있습니다.
- VO 코딩(Vehicle Order Coding)은 BMW 차량의 구성 옵션(FA, Fahrzeug-Order)을 수정하여 새로운 기능을 활성화하거나 기존 모듈을 변경하는 과정입니다
- (1) FA 코드 추가 (688 추가)
- E-SYS에서 “Expert Mode” -> “Coding”으로 이동합니다.
- “Read FA”를 클릭합니다.
- “FA”를 마우스 오른쪽 버튼으로 클릭하고 “Edit FA”를 선택합니다.
- “FA” -> “FDL_VO”를 확장합니다.
- 일련의 코드가 포함된 행을 찾습니다.
- 이 문자열에 688를 추가합니다.
- “체크 표시” 아이콘을 클릭하여 FA를 저장합니다.
- “파일” -> “저장”을 클릭합니다.
- (2) 차량에 FA 쓰기
- “Coding” 화면으로 돌아갑니다.
- “Write FA FP”를 클릭합니다.
- (3) ECU 초기화 코딩
- “Expert Mode” -> “Coding”으로 이동합니다.
- “AMP_TOPHB”모듈에 CAFD File 추가.
- “AMP_TOPHB”, “NBT”를 마우스 오른쪽 버튼으로 클릭하고 “Code”를 선택합니다
