BMW F10 조명 도어 스커프 발판 레트로핏

1. 레트로핏 소개

개요

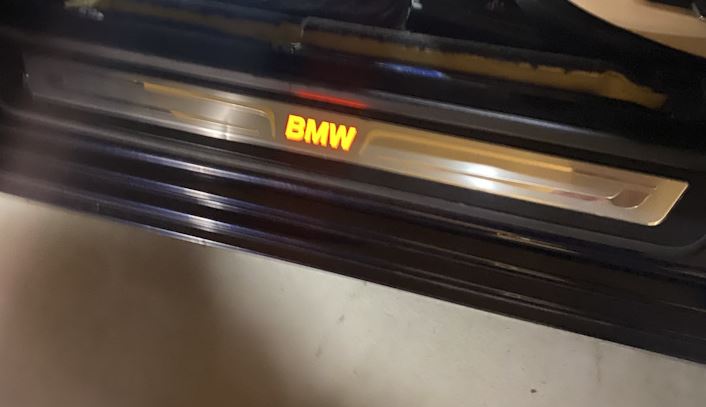

이 가이드는 BMW F10 조명 도어 스커프 발판 레트로핏을 하는 방법에 대한 상세 메뉴얼 입니다. 야간에 도어 스커프 조명이 들어 오지 않아 아쉬움이 있었는데 지금은 매우 만족스럽습니다. Illuminated Door Sills은 BMW의 도어 실 조명 시스템으로, 도어를 열 때 스테인리스 스틸 재질의 문턱에 BMW 로고가 조명되는 기능입니다. F10 5시리즈에서는 옵션으로 제공되었으며, 주로 Luxury Line이나 Modern Line 패키지에 포함되었습니다.

작동 원리

• 도어 개방 시 풋웰 라이트와 연동하여 자동 점등
• 도어 닫힘 시 자동 소등
• 내장 LED를 통한 BMW 로고 조명
• 12V 전원으로 작동

제공 버전

• 표준형: 오렌지색 조명의 BMW 로고
• Individual: 화이트 조명의 BMW 로고
• M Sport: 조명 없는 M 로고 (기본적으로 비조명)



2. 장점

시각적 효과

• 프리미엄한 웰컴 라이트 효과
• 어두운 환경에서 승하차 시 안전성 향상
• 차량의 고급스러운 분위기 연출

실용적 이점

• 야간 승하차 시 발걸음 위치 확인 용이
• 도어 트림 보호 기능 (스커프 플레이트 역할)
• 차량 개성화 및 브랜드 가치 향상

내구성

• 스테인리스 스틸 재질로 내구성 우수
• IP67 방수 등급으로 세차 시에도 안전
• 긁힘 방지 코팅 처리



3. 부품 목록

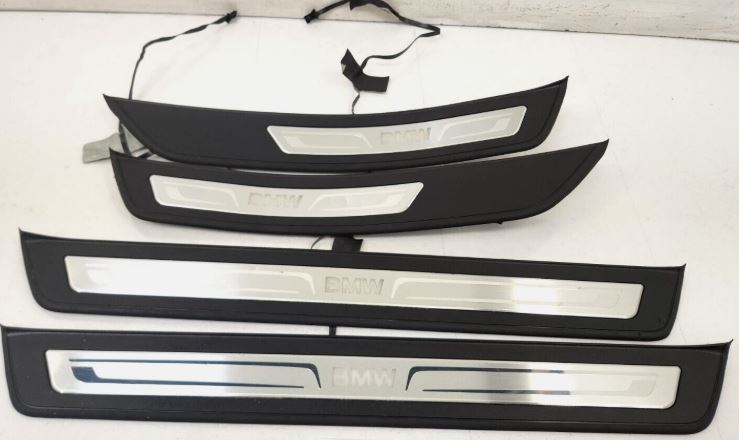

주요 부품

4. 레트로핏 순서 및 절차

: 레트로핏 순서 및 절차는 매우 중요합니다. 각 단계에서 주의해야 할 사항과 팁을 제공하여 여러분이 성공적으로 설치를 완료할 수 있도록 돕겠습니다. 이 과정은 세심한 주의가 필요하며, 단계별로 진행해야 합니다

4.1 사전 준비

차량 확인

• 기존 풋웰 라이트 존재 여부 확인
• 기존 도어 실 타입 확인 (조명형/비조명형)

필요 도구

• 기본 공구 세트 (드라이버, 펜치)
• 플라스틱 리무버 툴
• 멀티미터 (전압 확인용)

4.2 설치 방법

Step 1: 기존 도어 실 제거

1. 앞 도어 실 제거
   • 도어 실 양 끝의 클립을 조심스럽게 해제
   • 위쪽으로 들어올려 제거
   • 클립 파손 시 새 클립으로 교체
2. 뒤 도어 실 제거 (해당 시)
   • 앞 도어 실과 동일한 방법으로 제거

Step 2: 케이블 경로 확인

1. 플랫 케이블 통과 지점 확인
   • 도어 실 하단의 러버 개스킷 확인
   • 플랫 케이블용 작은 틈새 위치 파악

Step 3: 새 조명 도어 실 설치

1. 플랫 케이블 연결

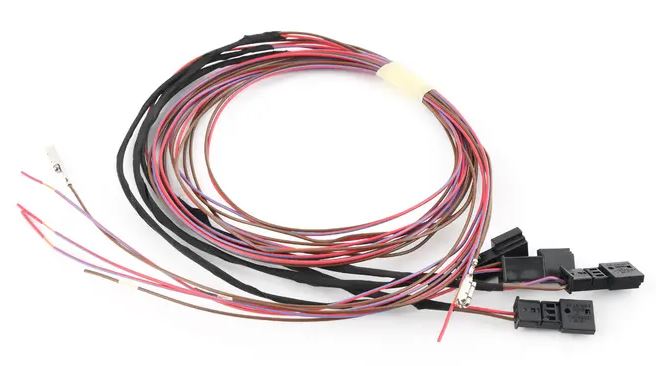

   • 도어 실의 3핀 커넥터에 케이블 세트 연결
   • 연결부 확실히 고정
2. 케이블 라우팅
   • 플랫 케이블을 러버 개스킷 틈새로 통과
   • 케이블이 도어 개폐 시 간섭되지 않도록 고정
   • 차체 내부로 케이블 인입
3. 도어 실 고정
   • 새 클립으로 도어 실 고정
   • 평평하게 장착되었는지 확인

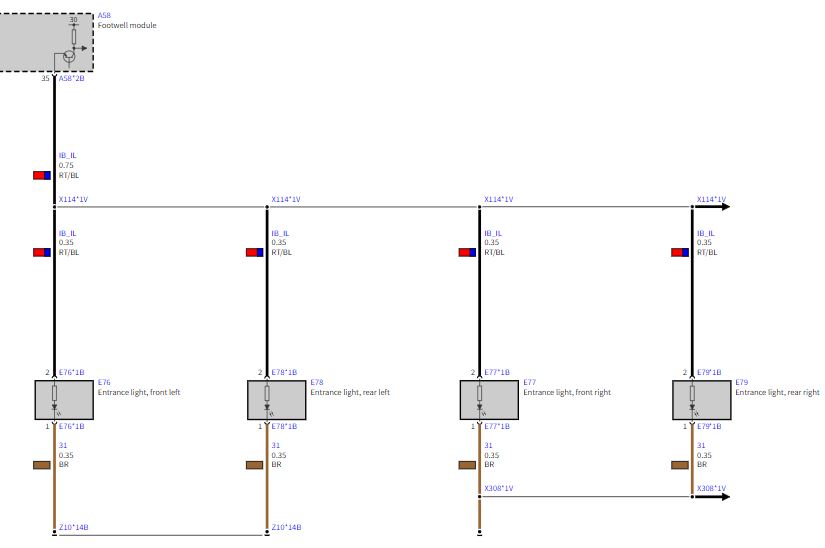

5. 배선도 및 핀 구성

: 배선도는 레트로핏 과정에서 필수적인 부분입니다. 각 전선의 연결 상태를 확인해야 하며, 잘못 연결된 경우 문제가 발생할 수 있습니다. 따라서 주의를 기울여야 합니다.

핀 재구성 및 연결

: 핀이 재구성되는 방식은 모델에 따라 다를 수 있으니, 해당 모델에 적합한 핀 재구성 방법을 항상 참고해야 합니다. 이 과정이 레트로핏 있어 가장 중요합니다.
