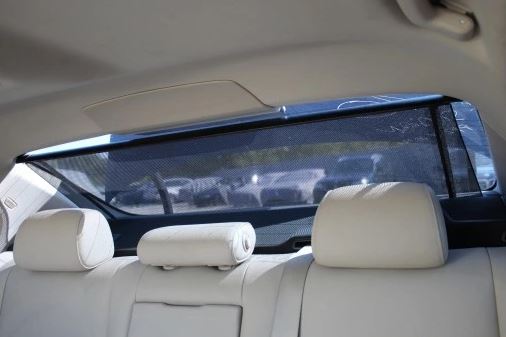

이 가이드는 BMW F10 리어 전동 선블라인드 레트로핏을 하는 방법에 대한 상세 메뉴얼 입니다. BMW F10 리어 전동 선블라인드(Rear Electric Sunblind) 레트로핏은 뒷좌석 승객의 편의성과 프라이버시를 향상시키는 고급 옵션입니다. 뒷유리창에 전동으로 작동하는 차양막을 설치하여 햇빛 차단과 승객 프라이버시를 제공합니다.
장점
햇빛 차단: 강한 햇빛으로부터 뒷좌석 승객 보호
프라이버시: 외부에서 차량 내부 시야 차단
편의성: 운전석에서 버튼 조작으로 원격 제어
고급스러움: BMW 프리미엄 옵션으로 차량 가치 상승
자동 작동: 차량 시동 시 자동 전개/수납 가능
에너지 효율: 차량 내부 온도 상승 억제로 에어컨 효율 향상
2. 부품 목록
주요 부품
부품 번호 (Part Number)
부품명 (Part Name)
수량
비고
51469178931

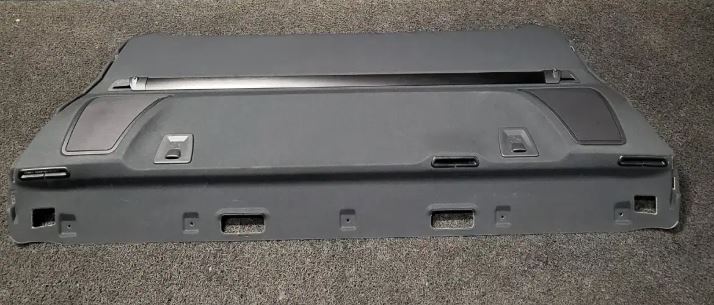

후방 전동 선블라인드
1개
61359384213

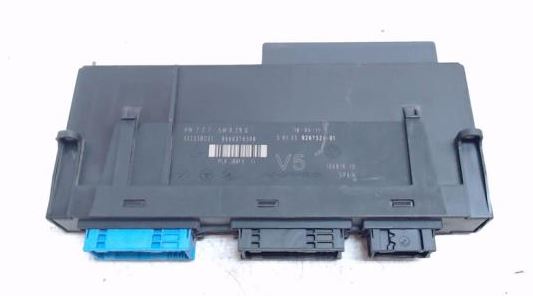

정션박스(JBE)
1개
61319241956

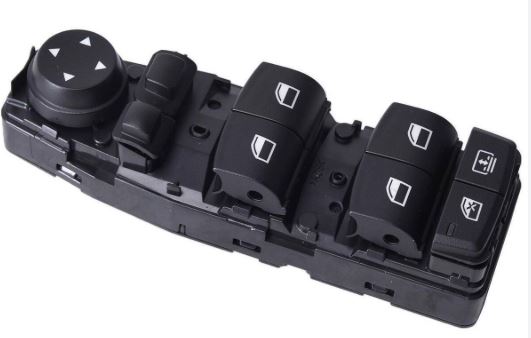

운전석 도어 스위치
1개
후방 전동 선블라인드정션박스(JBE)운전석 도어 스위치
연결 부품
부품 번호 (Part Number)
부품명 (Part Name)
수량
비고
61138377072

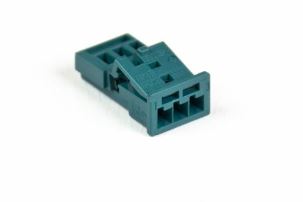

3핀 커넥터
1개
61131393726
소켓 터미널
4개
07119901311

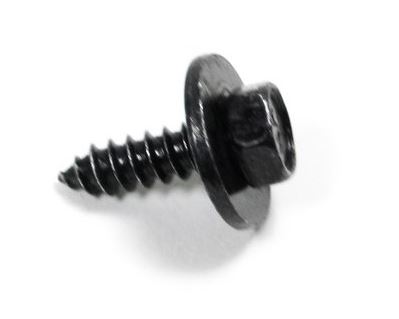

전동 블라인드 고정 볼트
3개
배선 케이블 (0.75mm²)
10m
3핀 커넥터소켓 터미널전동 블라인드 고정 볼트
3. 레트로핏 순서 및 절차
: 레트로핏 순서 및 절차는 매우 중요합니다. 각 단계에서 주의해야 할 사항과 팁을 제공하여 여러분이 성공적으로 설치를 완료할 수 있도록 돕겠습니다. 이 과정은 세심한 주의가 필요하며, 단계별로 진행해야 합니다
사전 준비
안전 준비: 배터리 음극 단자 분리
도구 준비: 기본 공구, 멀티미터, BMW 진단장비 (ISTA/D, E-sys)
설치 단계
1단계: 기존 부품 제거
뒷좌석 하단 및 상단 시트 제거
C필러 트림 제거
기존 선반용 트림 제거
2단계: 선블라인드 설치
리어 전동 선블라인드 장착
3개 나사로 선블라인드 고정
3단계: 배선 작업
선블라인드 배선의 3핀 커넥터(M57*1B 핀 1번)에 배선 연결
선블라인드 배선의 3핀 커넥터(M57*1B 핀 3번)에 배선 연결
4단계: JBE 연결
JBE 커넥터 A34*1B의 핀 3번과 선블라이드 커넥터 M57*1B 3번에 연결
JBE 커넥터 A34*1B의 핀 30번과 선블라이드 커넥터 M57*1B 1번에 연결
5단계: 스위치 교체
운전석 도어 패널 제거
기존 윈도우 스위치를 선블라인드 버튼 포함 스위치로 교체

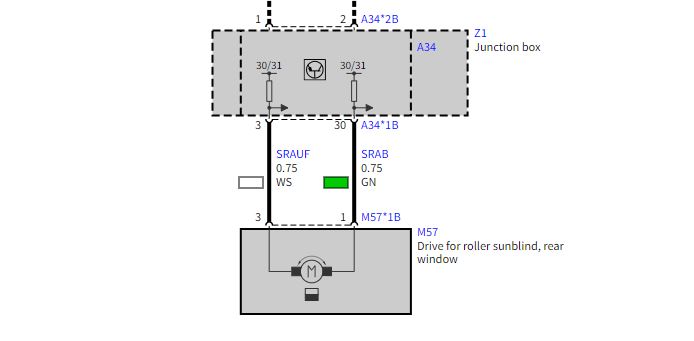

4. 배선도 및 핀 구성
: 배선도는 레트로핏 과정에서 필수적인 부분입니다. 각 전선의 연결 상태를 확인해야 하며, 잘못 연결된 경우 문제가 발생할 수 있습니다. 따라서 주의를 기울여야 합니다.
핀 재구성 및 연결
: 핀이 재구성되는 방식은 모델에 따라 다를 수 있으니, 해당 모델에 적합한 핀 재구성 방법을 항상 참고해야 합니다. 이 과정이 레트로핏 있어 가장 중요합니다.
정션박스(JBE)
전동 선블라인드(M57)
A34*1B의 핀 30번
M57*1B 1번
A34*1B의 핀 3번
M57*1B 3번
5. 코딩
E-Sys Coding
코딩 과정은 레트로핏의 마지막 단계로, 모든 모듈이 올바르게 인식되도록 설정해야 합니다. 이 단계에서 컴퓨터와 차량의 연결 상태를 확인하는 것이 중요합니다.
E-Sys 코딩을 통해 모듈을 프로그래밍하면, 각 기능이 원활하게 작동할 수 있습니다.
VO 코딩(Vehicle Order Coding)은 BMW 차량의 구성 옵션(FA, Fahrzeug-Order)을 수정하여 새로운 기능을 활성화하거나 기존 모듈을 변경하는 과정입니다
