BMW F10 소프트 클로징 도어 레트로핏

1. 레트로핏 소개

개요

이 가이드는 BMW F10 소프트 클로징 도어 레트로핏을 하는 방법에 대한 상세 메뉴얼 입니다. BMW F10 소프트 클로징 도어(Soft Close Doors)는 도어를 살짝 닫기만 하면 자동으로 완전히 닫히는 프리미엄 편의 기능입니다. 도어가 래치 위치 1/4인치 내에 오면 전동 모터가 자동으로 도어를 부드럽게 완전히 닫아줍니다.

장점

• 편의성: 도어를 살짝 밀기만 하면 자동으로 완전히 닫힘
• 소음 감소: 도어 슬램 소음 최소화로 조용한 승하차
• 안전성: 손가락 끼임 방지 및 부드러운 닫힘
• 프리미엄 감: BMW 최고급 옵션의 편의성 구현
• 차량 보호: 도어 프레임 손상 방지 및 수명 연장
• 야간 배려: 늦은 시간 조용한 승하차 가능


2. 부품 목록

주요 부품

(여유가 있는 분들은 정품 부품을, 가성비를 생각하시면 알리 부품이나 중고 순정부품을 추천 드립니다.)

연결 부품 및 배선

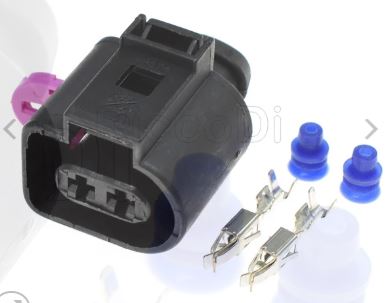

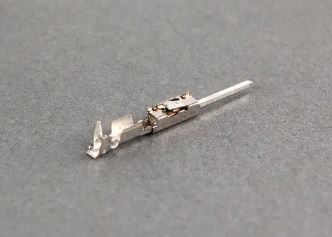

부품 사진 참고

• 액츄에이터: 검은색 플라스틱 하우징, 전동 모터 내장
• 케이블: 2핀 커넥터, 길이 약 30cm
• 설치 위치: 도어 래치 메커니즘 내부


3. 레트로핏 순서 및 절차

: 레트로핏 순서 및 절차는 매우 중요합니다. 각 단계에서 주의해야 할 사항과 팁을 제공하여 여러분이 성공적으로 설치를 완료할 수 있도록 돕겠습니다. 이 과정은 세심한 주의가 필요하며, 단계별로 진행해야 합니다

사전 준비

1. 도구 준비: 기본 공구, 플라스틱 분해 도구, 멀티미터
2. 안전 준비: 배터리 음극 단자 분리
3. 작업 공간: 충분한 조명, 4개 도어 모두 접근 가능한 공간

설치 단계

1단계: 도어 패널 제거

각 도어별로 다음 순서로 작업:

1. 도어 패널의 모든 클립 및 나사 제거
2. 도어 핸들 및 스위치 커넥터 분리
3. 도어 패널 조심스럽게 제거
4. 방수 비닐 시트 부분 제거

2단계: 기존 도어 락 제거

1. 도어 래치 메커니즘 접근
2. 기존 도어 락 액츄에이터 제거
3. 연결 로드 및 케이블 분리
4. 장착 볼트 제거

3단계: 소프트 클로징 액츄에이터 설치

중요한 설치 요령:

• 소프트 클로징 3핀 커넥터에 배선 연결(전원,접지)
• 수정된 후크 메커니즘이 락 메커니즘 내에서 자유롭게 움직이는지 확인
• 액츄에이터 모터에 저항이 없도록 설치

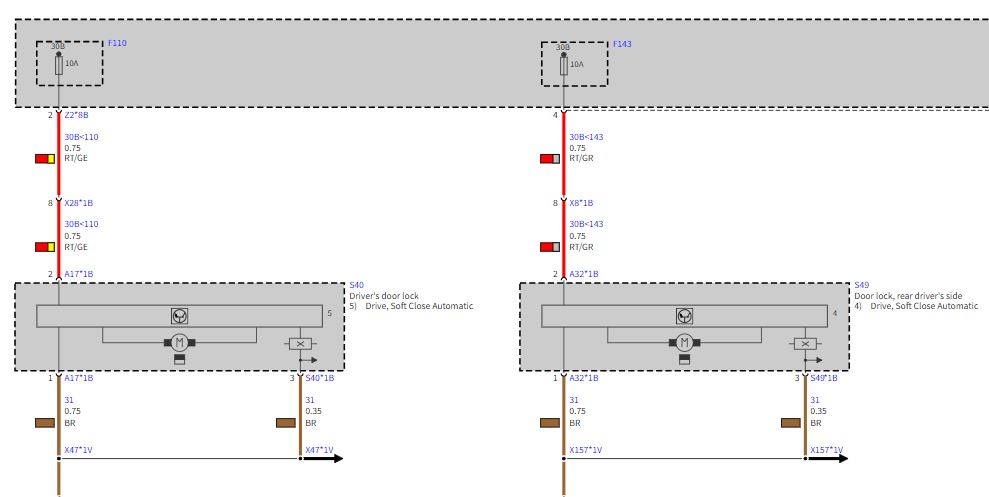

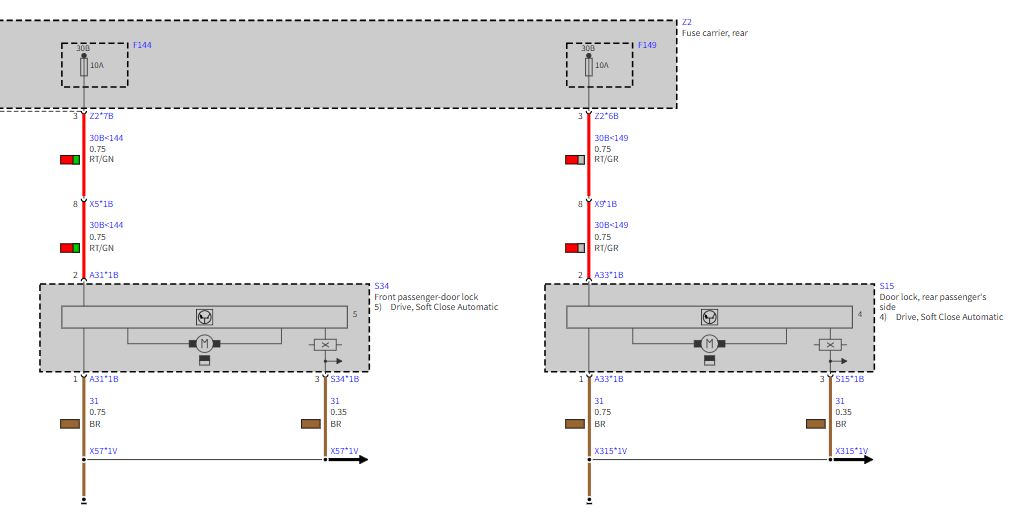

4. 배선도 및 핀 구성

: 배선도는 레트로핏 과정에서 필수적인 부분입니다. 각 전선의 연결 상태를 확인해야 하며, 잘못 연결된 경우 문제가 발생할 수 있습니다. 따라서 주의를 기울여야 합니다.

핀 재구성 및 연결

: 핀이 재구성되는 방식은 모델에 따라 다를 수 있으니, 해당 모델에 적합한 핀 재구성 방법을 항상 참고해야 합니다. 이 과정이 레트로핏 있어 가장 중요합니다.
