BMW FDL 코딩 방법 완전 정복 – 왕 초보자용!

37

이 가이드는 BMW FDL 코딩 방법 완전 정복 – 왕 초보자용! 메뉴얼 입니다.
BMW FDL(Feature Definition Language) 코딩은 BMW 차량의 다양한 기능과 설정을 프로그래밍하는 고급 진단 및 코딩 방법입니다. 이 방법을 통해 차량의 ECU(Electronic Control Unit)에 저장된 기능 정의를 수정하여 숨겨진 기능 활성화, 편의 기능 설정 변경, 하드웨어 교체 시 필요한 설정 업데이트 등을 수행할 수 있습니다. FDL 코딩은 특히 차량 옵션 추가, 라이트 설정 변경, 인포테인먼트 시스템 기능 확장, 그리고 배터리 교체 후 용량 설정 등 다양한 목적으로 활용됩니다.

✅ FDL 코딩의 정의

FDL (Feature Definition Language)

• BMW 차량의 ECU에 저장된 데이터의 구조와 기능을 정의하는 언어
• 차량의 각종 기능과 설정값들을 체계적으로 관리하고 수정할 수 있게 해주는 프로그래밍 언어
• 배터리 용량, 타입, 브랜드 등의 정보를 차량 시스템에 입력할 때 사용되는 정의 체계


FDL 코딩 목적

• 숨겨진 기능 활성화 – 차량에 내장되어 있지만 비활성화된 기능들을 활성화
• 하드웨어 변경 대응 – 배터리, 라이트, 센서 등 부품 교체 시 차량 시스템에 새로운 사양 정보 입력
• 편의 기능 커스터마이징 – 라이트 설정, 도어락, 경고음 등 개인 취향에 맞는 기능 조정
• 옵션 코딩 – 공장에서 설치되지 않은 옵션을 후에 추가할 때 소프트웨어적으로 인식시키기
• 시스템 최적화 – 차량의 각 ECU가 정확한 설정값으로 작동하도록 하여 성능과 안정성 향상

차량에 설치된 하드웨어(예: 레트로핏 옵션)를 인식시키거나, 숨겨진 기능(예: 안개등 코너링 기능, 애플 카플레이 활성화)을 활성화하는 데 사용됩니다.

✅ 필요한 도구

1. ESYS (BMW 공인 소프트웨어)
   BMW 차량의 ECU와 통신하는 전문 코딩 툴입니다.

2. PSdZData
   차량 모델별 코딩 데이터 패키지로, ECU 설정 파일이 포함됩니다.

3. ENET 케이블
   차량의 OBD 포트와 컴퓨터를 연결합니다.

4. E-Sys Launcher
   ESYS를 정상적으로 실행하기 위한 라이선스 도구.




✅ FDL 코딩 방법

: Esys 3.30 버전 기준으로 설명 드립니다.

1. FDL 코딩을 위해 E-ESYS Launcher를 실행 합니다.

• FDL 코딩을 위해서는 E-ESYS Launcher를 이용해야 합니다.

2. Launcher Now 버튼 클릭해서 실행 합니다.

3. 본격적인 코딩에 앞서 옵션 설정 값을 변경 합니다.

• Options->Setting 클릭->팝업창에서 Options 탭 선택->빨간 박스의 체크 박스 해제
• 설정값을 바꾸는 이유는 안전한 코딩을 하기 위해서 입니다.

4. 연결 버튼(빨간 박스)을 클릭합니다.

• 본인 차량에 맞는 가장 최신 버전의 Target 항목을 선택합니다.(direct란 단어가 없는 항목으로 고르세요)
• Interface 항목으로 Connection via Vin을 선택합니다.
  (연결에 문제가 없다면 사진처럼 차대번호가 표기 됩니다.)
• Connect 버튼을 클릭합니다.

5. 연결 성공

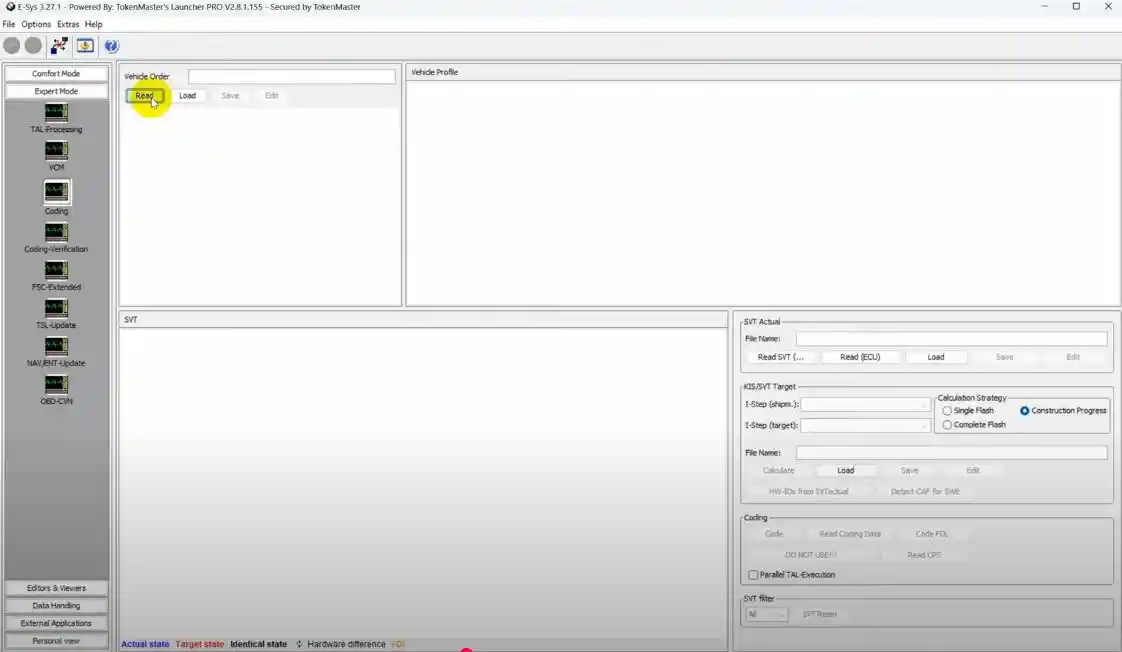

6. Read 버튼 클릭

• Expert Mode 항목의 Coding을 선택합니다.
• Vehicle Order 아래의 Read 버튼을 클릭합니다.

7. FA 선택

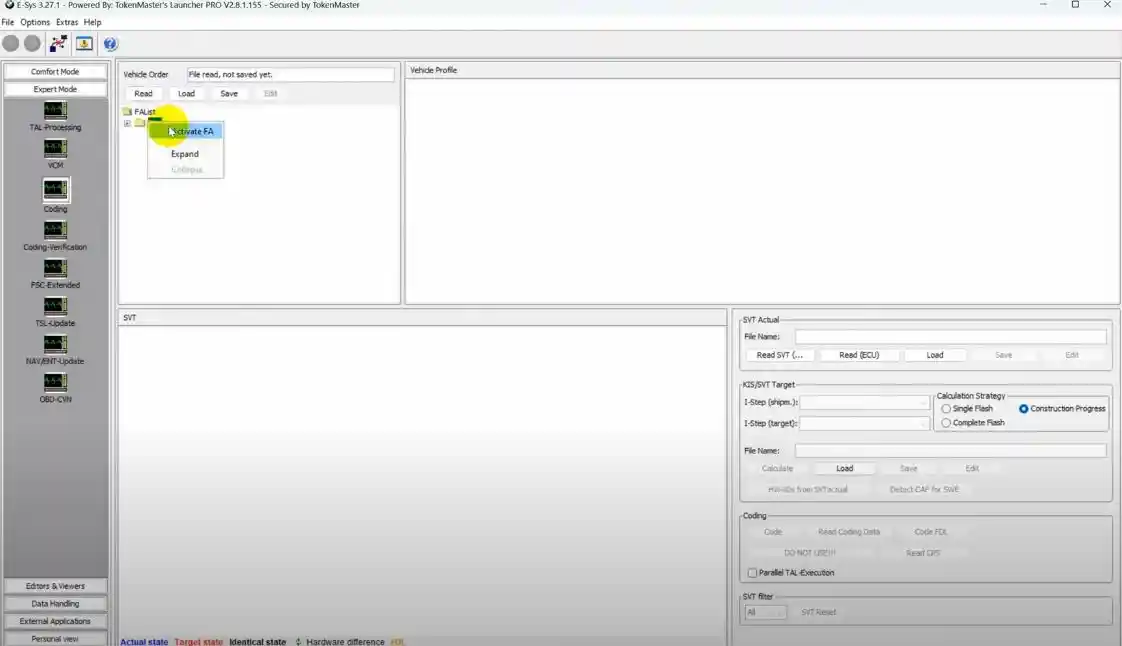

• FA 항목을 선택 후 마우스 우클릭 하여 Activate FA 클릭 합니다.

8. Activate FA가 실행중 입니다.

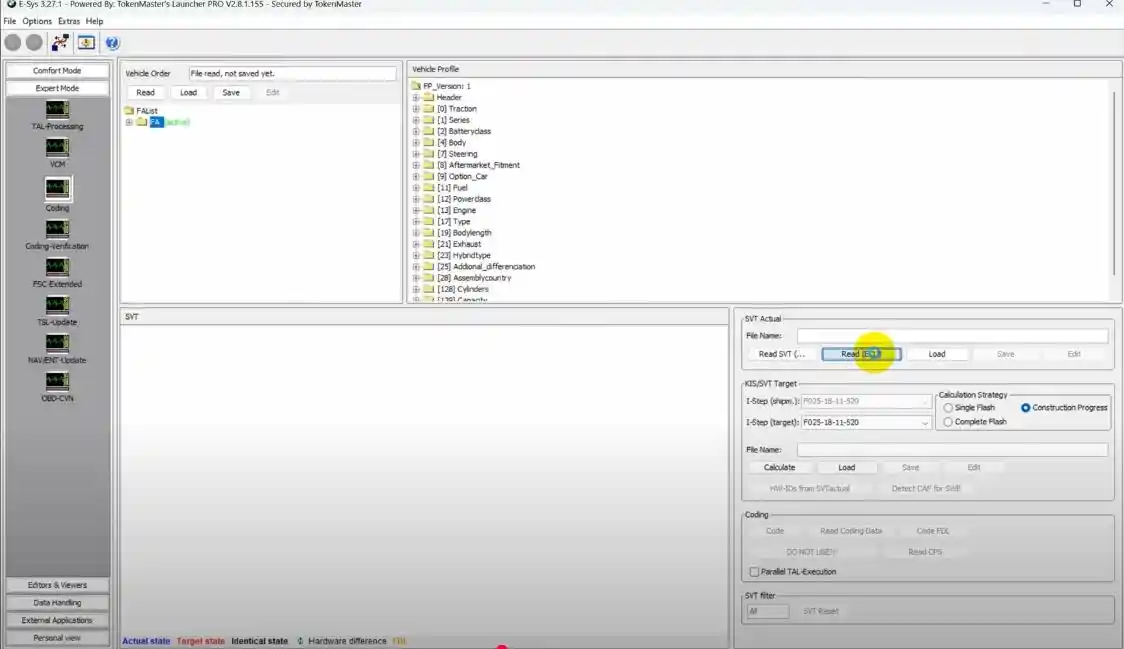

9. Read(SVT) 또는 Read(ECU) 클릭합니다.

10. CAS 또는 FEM_BODY 모듈 선택(배터리 용량 코딩을 위한 모듈 선택)

• CAS 모듈 선택(CAS 모듈이 없는 경우 FEM_BODY 모듈 선택)

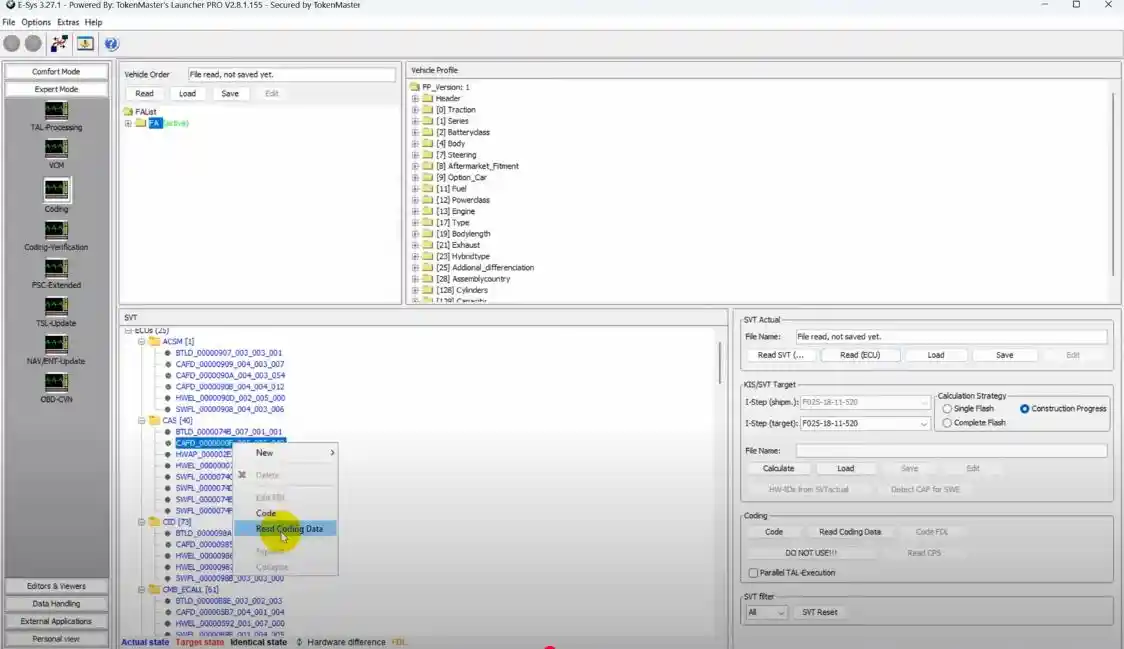

• CAFD 파일을 선택 후 마우스 오른쪽 클릭 Read Coding Data 선택 후 클릭합니다.

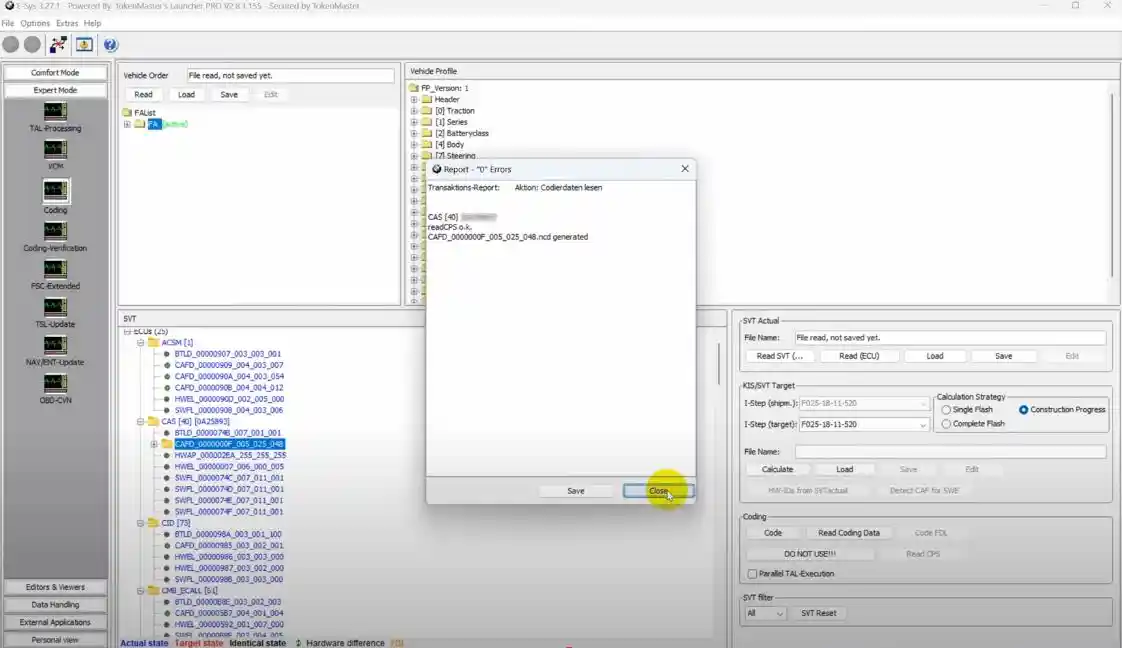

11. Read Coding Data 실행 완료

12. Read Coding Data 실행으로 생성된 CAFD 파일 선택

• 생성된 CAFD 파일을 선택 후 마우스 오른쪽 클릭 Edit FDL 선택 후 실행합니다.

13. Edit FDL 실행 화면

• Search for 텍스트 박스에 90ah를 입력 후 Search 버튼을 클릭합니다.

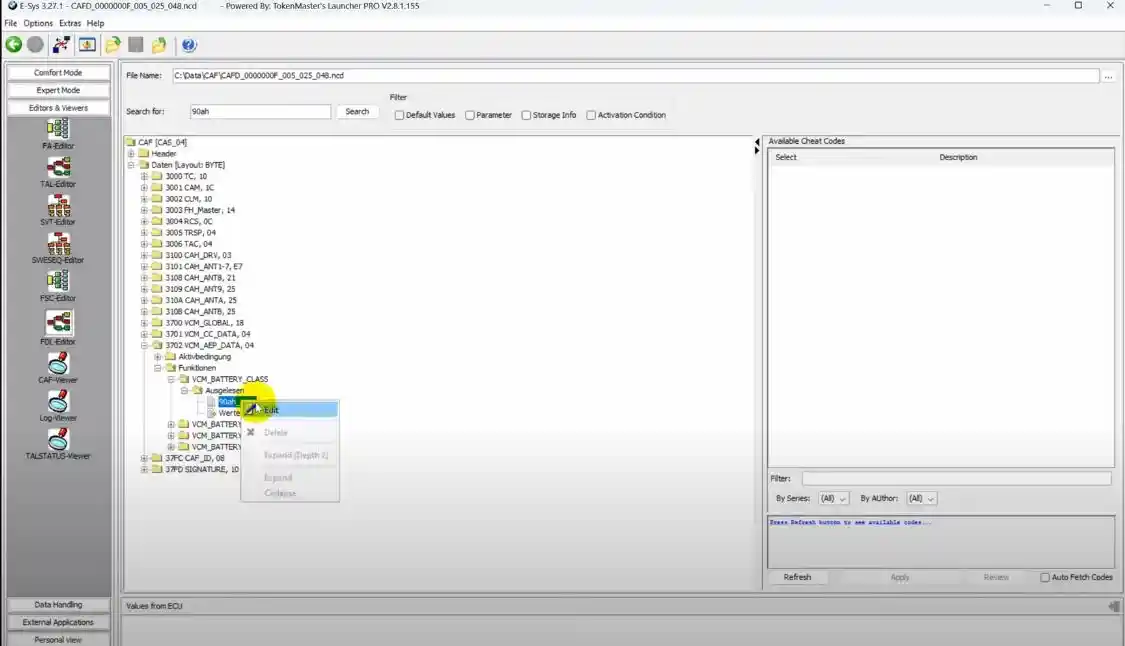

• 검색 결과 화면의 90ah를 선택 마우스 오른쪽 클릭 edit를 실행합니다.

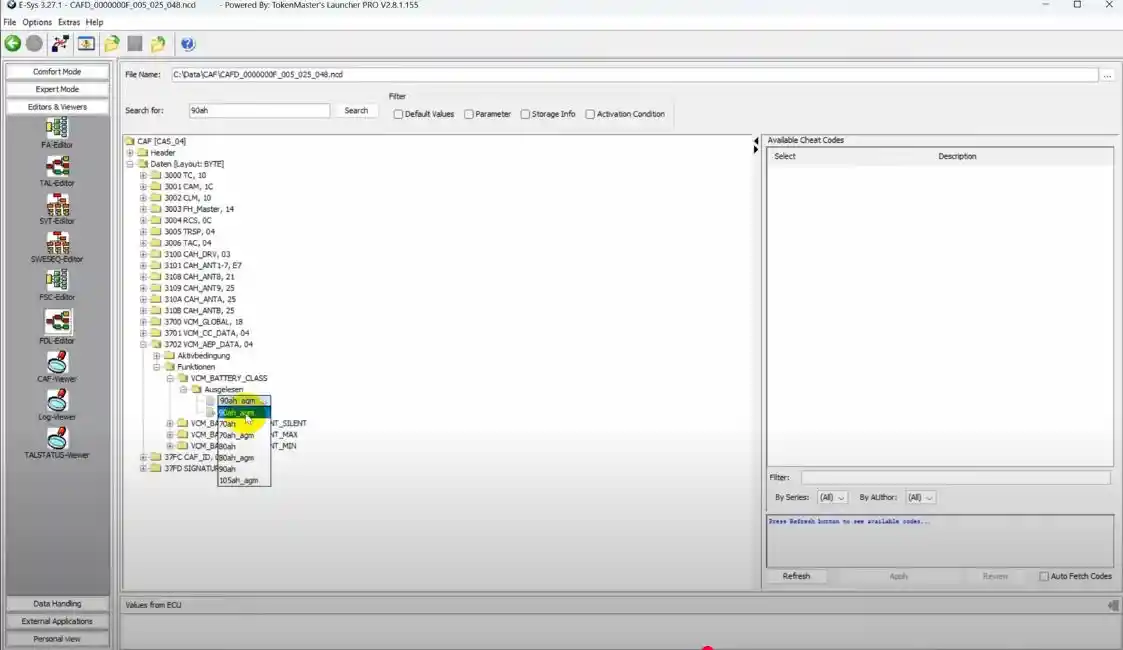

14. edit 항목에서 90Ah_agm를 선택합니다.(교체하는 배터리 용량 맞게 선택하시며 됩니다)

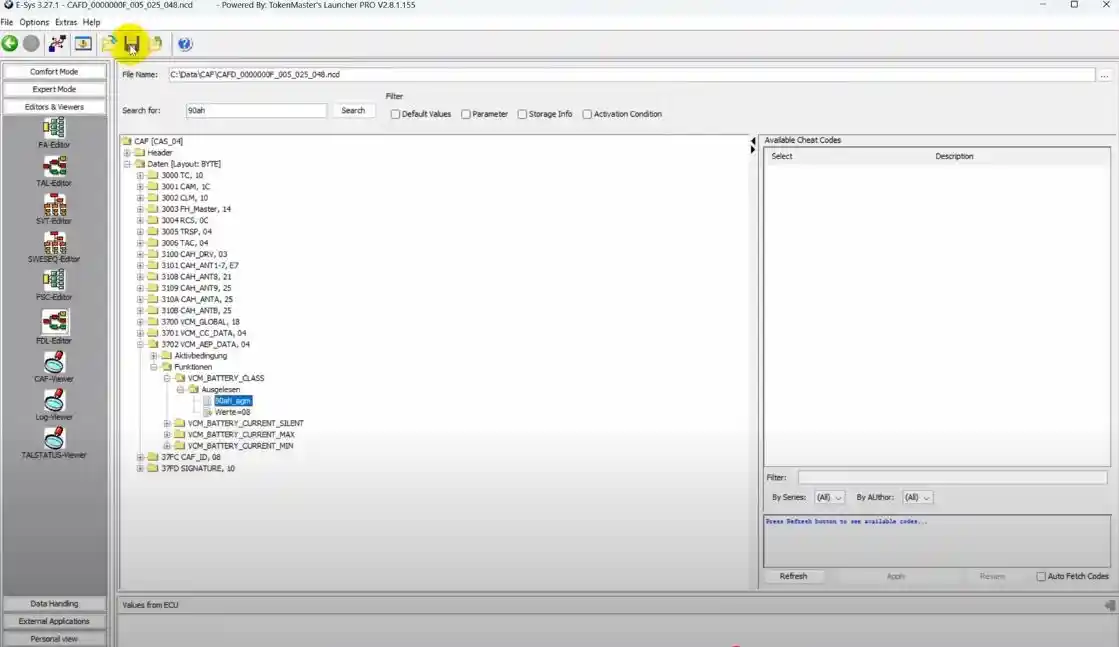

15. 저장 버튼 클릭

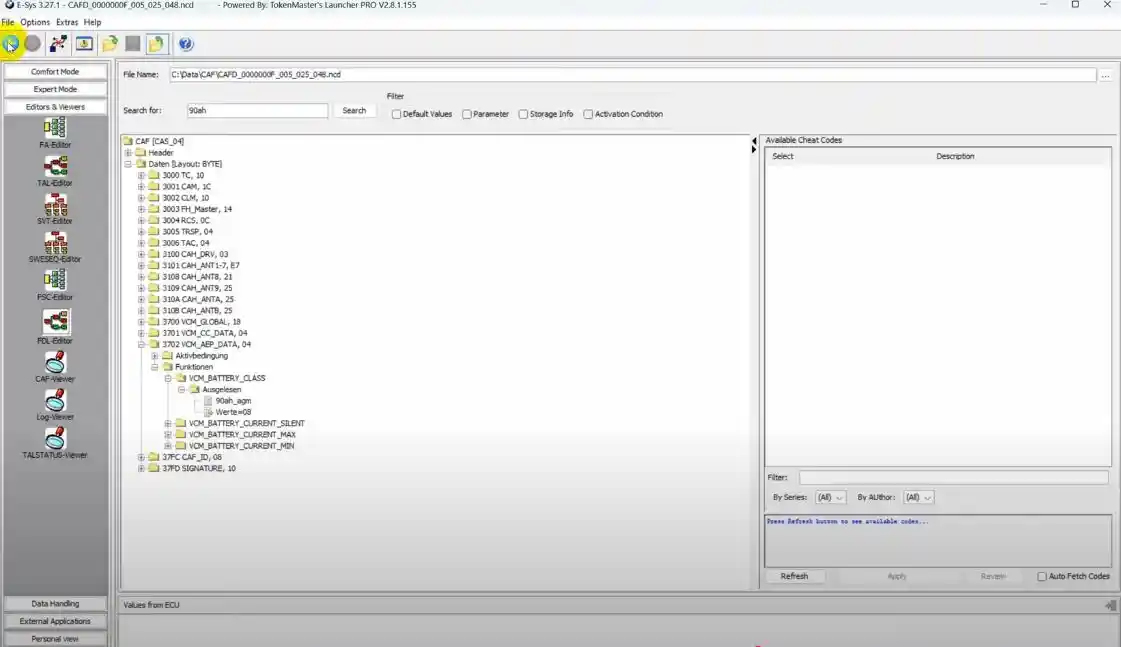

16. 뒤로 가기 버튼 클릭

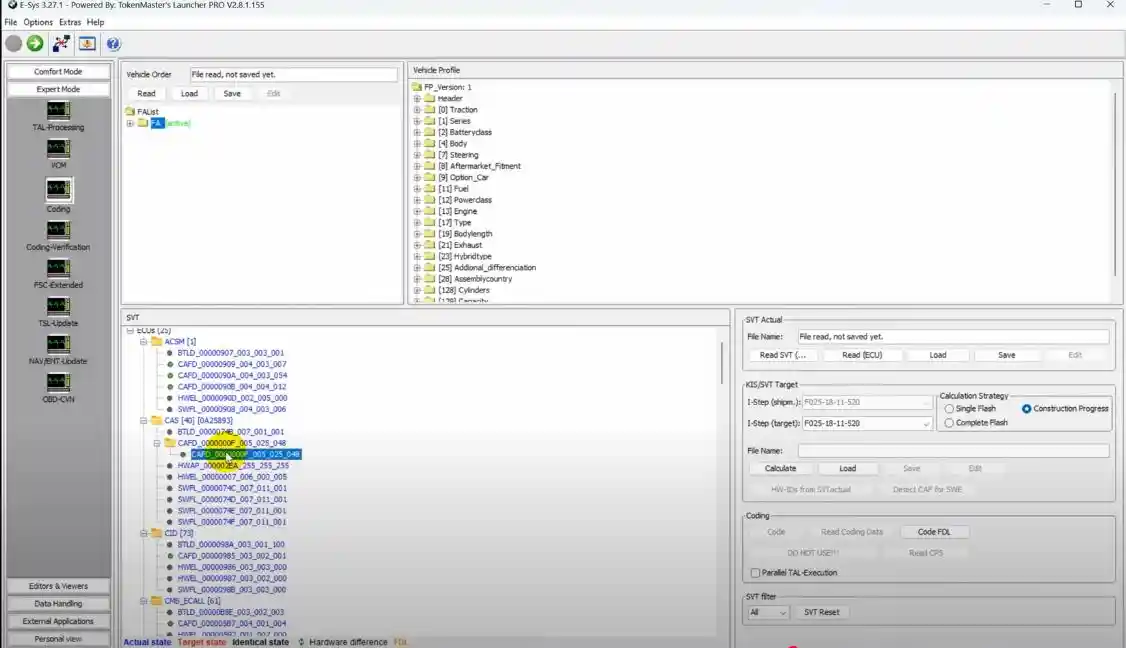

17. Coding 화면

• 수정한 CAFD 파일을 선택합니다.

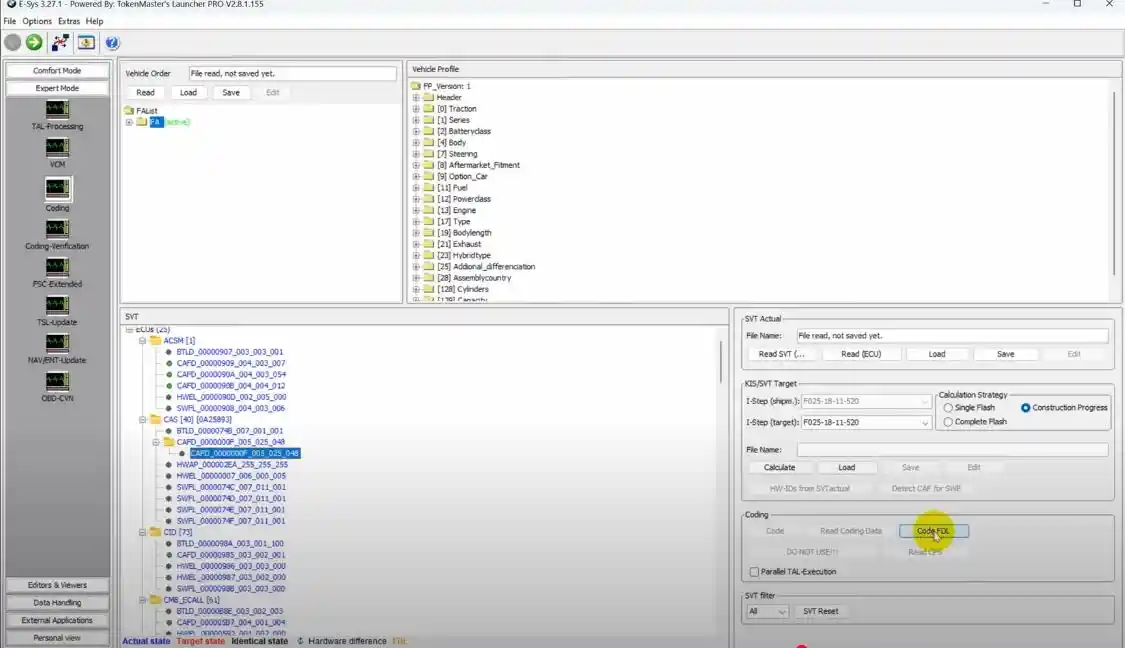

18. CODE FDL 버튼 클릭

• CODE FDL 버튼 실행해서 수정된 CAFD파일을 반영합니다.

19. CODE FDL 실행 중

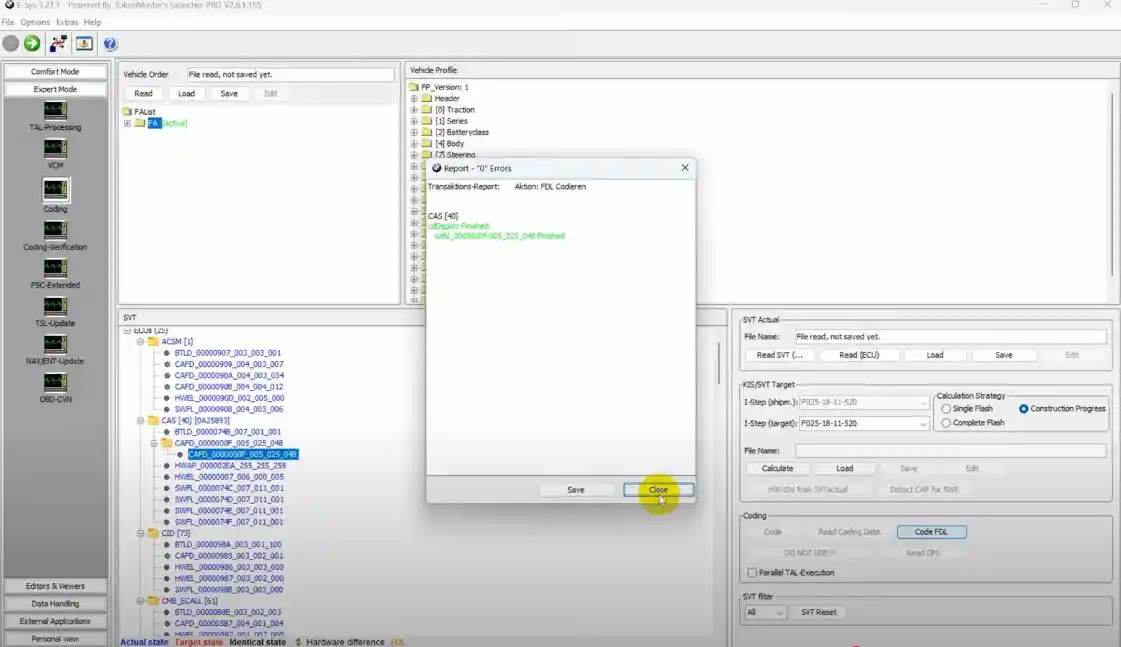

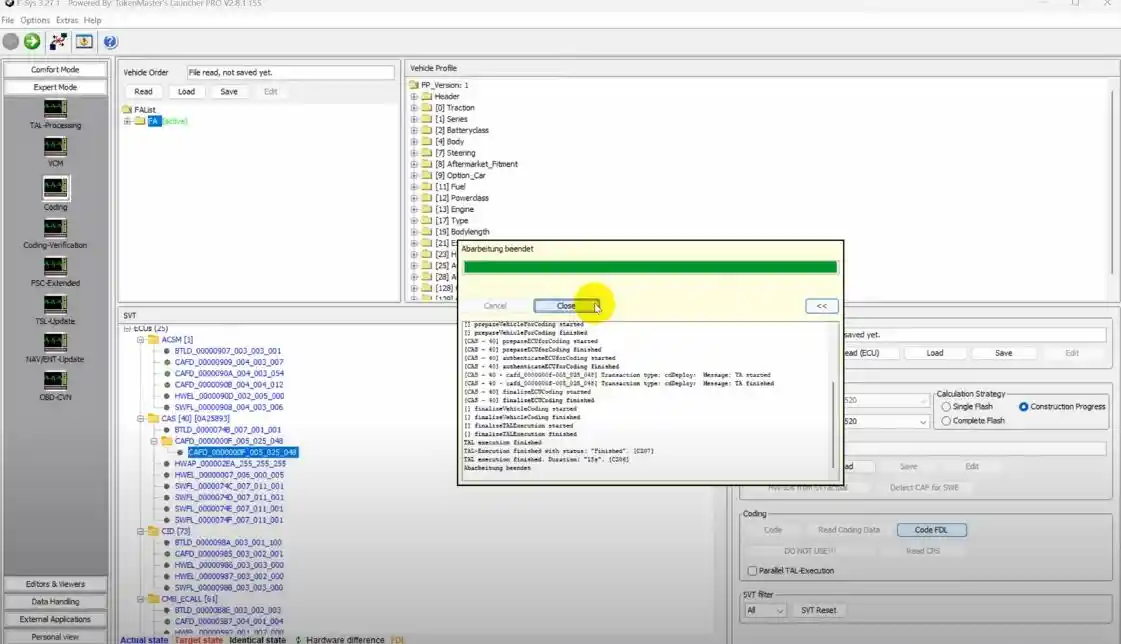

20. CODE FDL 실행 완료

• 에러 코드 없이 실행이 완료 되었습니다.

지금까지 BMW FDL 코딩 방법 완전 정복 – 왕 초보자용! 가이드였습니다. 초심자 분들이 코딩하는데 조금이나마 보탬이 되었으면 하는 바램입니다. 모쪼록 즐거운 코딩 되세여~
