BMW F10 컴박스 레트로핏

1. BMW F10 컴박스 레트로핏 소개

이 가이드는 BMW F10 모델에 컴박스 모듈을 설치하는 방법에 대해 설명한 상세한 메뉴얼 입니다.
F10 전기형 모델(2010년형)중 일부 모델에 컴박스 대신에 MULF2-HIGH 모듈이 장착 되어 있어 핸즈프리와 AUX만 기능만 사용할 수 있습니다.
컴박스 레트로핏을 통해서 USB 오디오와 블루투스 음악 스트리밍을 즐기실 수 있습니다.

2. F10 컴박스 레트로핏의 장점

컴박스 레트로핏은 오디오 시스템의 성능을 향상시킬 수 있는 좋은 방법입니다. 예를 들어, USB 포트를 통해 직접 음악을 재생할 수 있으며, 이는 고음질의 오디오 경험을 제공합니다.

또한, 컴박스 모듈 장착으로 USB 오디오를 통해 다양한 기능을 활용할 수 있습니다. 이를 통해 Bluetooth 연결이 더 원활해지고, 음악 재생의 범위가 넓어집니다.

오디오와 관련된 여러 기능들, 예를 들어 전화 통화와 음악 재생을 동시에 할 수 있는 멀티태스킹 기능도 경험할 수 있습니다. 이는 운전 중 안전성을 높이는 데 큰 도움이 됩니다.

2. F10 컴박스 레트로핏 부품 목록

이 섹션에서는 F10 컴박스 레트로핏에 필요한 모든 부품을 자세히 살펴보고, 각 부품의 기능과 특성에 대해 설명합니다. 이 정보를 통해 여러분이 필요한 부품을 정확히 이해하고 준비할 수 있도록 도와드리겠습니다.

레트로핏 과정중에 필요한 각 부품의 역할에 대해 설명하겠습니다. 예를 들어, Combox 모듈은 오디오 데이터 처리의 핵심 역할을 하며, Bluetooth 케이블은 통신을 담당합니다.

트렁크 내 MOST 광섬유 루프가 있는지 확인이 필요합니다. 없으면 MOST 어댑터를 준비하세요

부품 번호	부품명	개수
84109257150	Combox Module	1

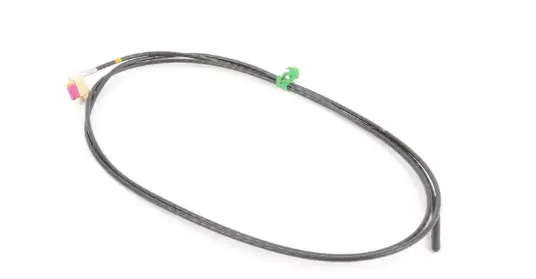

61119278968	BLUETOOTH CABLE	1
61136913644	Covering Cap 26pin	1

3. F10 컴박스 레트로핏 순서 및 절차

: 레트로핏 순서 및 절차는 매우 중요합니다. 각 단계에서 주의해야 할 사항과 팁을 제공하여 여러분이 성공적으로 설치를 완료할 수 있도록 돕겠습니다. 이 과정은 세심한 주의가 필요하며, 단계별로 진행해야 합니다

🔽 아래 유튜브 영상을 참고하세요

✅ 설치 방법

⚠️ 주의사항 :

예를 들어, 탈거 과정에서 부품을 손상시키지 않도록 해야 하며, 이를 위해 적절한 도구를 사용하고, 매뉴얼에 따라 안전하게 작업해야 합니다.

조립 과정에서도 모든 부품이 제대로 장착되었는지 확인해야 하며, 중간 중간 점검을 통해 누락된 부분이 없도록 해야 합니다. 이를 통해 최종 조립이 매끄럽게 이루어질 수 있습니다.

배터리 분리: 차량의 전기 부품 작업을 시작하기 전에 항상 배터리의 음극 단자를 분리하십시오.
MULF2 High 위치 확인: MULF2 High 모듈(차량에 있는 경우)은 일반적으로 트렁크의 왼쪽 트림 패널 뒤에 있습니다. 트림 패널을 제거하여 접근합니다.
MULF2 High 제거: MULF2 High 모듈에서 커넥터를 분리하고 모듈을 제거합니다.
Combox 설치:
- MULF2 High가 있던 위치 (또는 적절한 근처 위치)에 Combox를 장착합니다.
- 레트로핏 배선 하니스를 Combox 커넥터에 연결합니다.
블루투스 안테나 연결: Combox에는 블루투스용 안테나 연결이 필요합니다.
마이크 설치 : 기존 마이크 사용 또는 신형 마이크(예: BMW 61319290810)를 천장 콘솔에 추가.
USB 연결: Combox에는 USB 포트가 있습니다. USB 케이블을 차량의 기존 USB 포트(해당되는 경우)에 연결하거나 새 USB 케이블을 편리한 위치로 연결합니다.(생략가능)
연결 확인: 배터리를 다시 연결하기 전에 모든 연결이 안전하고 올바른지 주의 깊게 확인하십시오.

🔽 자세한 탈거 방법은 아래 포스팅된 글을 참고 하세요

BMW F10 전동 트렁크 레트로핏

✅ 배선도(Diagram)

: 배선도는 레트로핏 과정에서 필수적인 부분입니다. 각 전선의 연결 상태를 확인해야 하며, 잘못 연결된 경우 문제가 발생할 수 있습니다. 따라서 주의를 기울여야 합니다.( 배선도 클릭해서 확대해서 보세요 ! )

✅ 핀 재구성 및 연결

: 핀이 재구성되는 방식은 모델에 따라 다를 수 있으니, 해당 모델에 적합한 핀 재구성 방법을 항상 참고해야 합니다. 이 과정이 레트로핏 있어 가장 중요합니다.

MULF2	COMBOX
전원 17번(빨간/갈색)	1번
접지 36번(갈색)	14번
Mic 1번(+) 흰색	25번
Mic 19번(-) 녹색	12번
Mic2 2번(+) 흰색	26번
Mic2 20번(-) 파랑	13번
Mic 21번(쉴드)	11번,19번
AUX_NF_L 4번(흰색/빨강)	23번
AUX_NF_R 5번(흰색/녹색)	24번
AUX GND 22번(보라)	10번
AUX_SHELD 23번	22번

✅ 조립

모든 부품을 역순으로 재조립
배터리 재연결

4. F10 컴박스 레트로핏 코딩

✅ E-Sys Coding

코딩 과정은 레트로핏의 마지막 단계로, 모든 모듈이 올바르게 인식되도록 설정해야 합니다. 이 단계에서 컴퓨터와 차량의 연결 상태를 확인하는 것이 중요합니다.

E-Sys 코딩을 통해 모듈을 프로그래밍하면, 각 기능이 원활하게 작동할 수 있습니다.

VO 코딩(Vehicle Order Coding)은 BMW 차량의 구성 옵션(FA, Fahrzeug-Order)을 수정하여 새로운 기능을 활성화하거나 기존 모듈을 변경하는 과정입니다

(1) FA 코드 추가 (6FL, 6VC 추가)
- E-SYS에서 “Expert Mode” -> “Coding”으로 이동합니다.
- “Read FA”를 클릭합니다.
- “FA”를 마우스 오른쪽 버튼으로 클릭하고 “Edit FA”를 선택합니다.
- “FA” -> “FDL_VO”를 확장합니다.
- 일련의 코드가 포함된 행을 찾습니다.
- 이 문자열에 6FL과 6VC를 추가합니다.
- “체크 표시” 아이콘을 클릭하여 FA를 저장합니다.
- “파일” -> “저장”을 클릭합니다.
(2) 차량에 FA 쓰기
- “Coding” 화면으로 돌아갑니다.
- “Write FA FP”를 클릭합니다.
(3) ECU 코딩
- “Expert Mode” -> “Coding”으로 이동합니다.
- “CMB_MEDIA”모듈에 CAFD File 추가.
- “HU_CIC” ,”KOMBI”,”CMB_MEDIA”를 마우스 오른쪽 버튼으로 클릭하고 “Code”를 선택합니다.

5. 테스트 및 문제 해결

: 마지막으로, 레트로핏 과정에서 발생할 수 있는 문제를 미리 예측하고 대처 방법을 숙지하는 것이 중요합니다. 이를 통해 여러분의 작업이 더욱 원활하게 진행될 수 있습니다. 또한 설치 완료 후 모든 기능이 정상적으로 작동하는지 확인하는 것이 중요합니다.

기능 확인:
- 블루투스 페어링, 음악 스트리밍, USB 연결, 마이크 테스트.
오류 발생 시:
- ISTA로 MOST 루프 오류 또는 배터리 방전 문제 진단.
- 코딩 오류 : 잘못된 FA 확인 필요
- 핀아웃 : 레트로핏 하니스의 핀아웃 재확인
- 광섬유 연결 상태 재확인.
