BMW F10 핸들 열선 레트로핏

1. 레트로핏 소개

개요

이 가이드는 BMW F10 핸들 열선 레트로핏을 하는 방법에 대한 상세 메뉴얼 입니다. BMW F10 핸들 열선 장착은 추운 겨울철 운전 편의성을 크게 향상시키는 레트로핏입니다. 공장에서 옵션으로 제공되지 않은 차량에도 레트로핏을 통해 장착이 가능합니다.

장점

편의성 향상: 추운 날씨에서 즉시 따뜻한 핸들 열선 사용 가능
안전성: 장갑 없이도 편안한 그립감으로 안전 운전
차량 가치: 옵션 추가로 차량 가치 상승
완벽한 통합: BMW 순정 기능과 동일한 작동 및 표시

2. 부품 목록

주요 부품

부품 번호 (Part Number)	부품명 (Part Name)	수량	비고

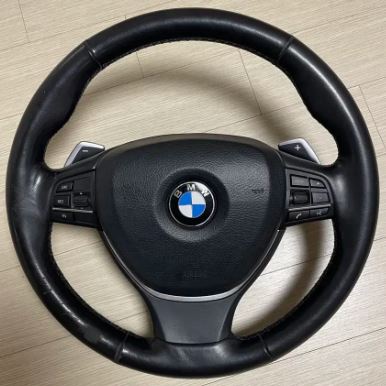

32336790893	열선 핸들	1개	스포츠 핸들 또는 M 핸들 (패들 시프트가 있으면 금상첨화 ^^)

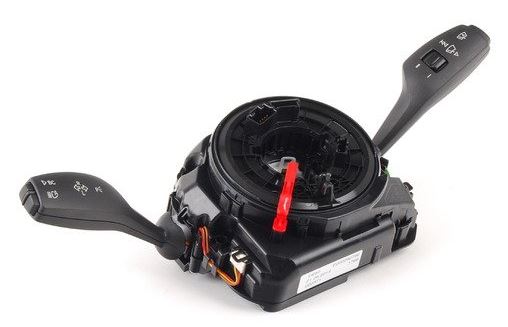

61319354048	열선 컬럼(SZL)	1개

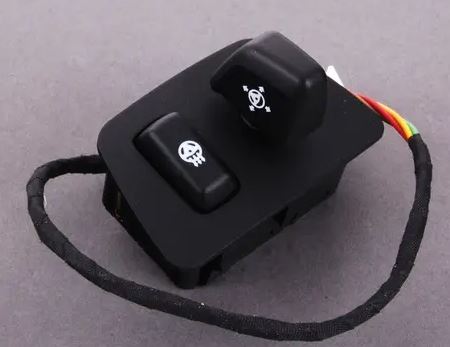

61319188878	열선 스위치	1개

연결 부품

부품 번호 (Part Number)	부품명 (Part Name)	수량	비고

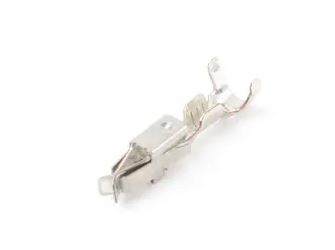

12521737772	스프링 컨텍트	1개	전원용
61131393726	소켓 터미널	3개	전원용, 접지용
	배선 케이블 (0.75mm²)	6m	전원용, 접지용

3. 레트로핏 순서 및 절차

: 레트로핏 순서 및 절차는 매우 중요합니다. 각 단계에서 주의해야 할 사항과 팁을 제공하여 여러분이 성공적으로 설치를 완료할 수 있도록 돕겠습니다. 이 과정은 세심한 주의가 필요하며, 단계별로 진행해야 합니다

최대한 간단한게 할수 있는 열선 모듈이 장착되어 있는 핸들 기준으로 설명 드립니다. 순정 핸들을 사용할 경우는 별도의 열선 모듈과 추가 배선 작업이 필요하니 가급적이면 이번 기회에 F10 버스핸들에서 스포츠 핸들 또는 M 핸들로 바꾸시는것을 추천 드립니다.

사전 준비

안전 준비: 배터리 음극 단자 분리 (최소 10분 대기)
도구 준비: BMW 진단장비 (ISTA/D, E-sys), 기본공구, 멀티미터

설치 단계

1단계: JBE 배선 작업

조수석 글러브박스 제거하여 JBE 접근
F24(10A) : Z1*10B pin 8번에 케이블(0.75mm) 연결 (+12V)
A34*3B pin 8번에 케이블(0.75mm) 연결 (GND)
케이블을 SZL까지 배선

2단계: 기존 핸들 제거

에어백 모듈 분리 (후면 클립 2개 해제)
스티어링 휠 중앙 너트 제거 (16mm)
컬럼(SZL)에 연결된 커넥터 분리
핸들 탈거

3단계: 컬럼(SZL) 탈거

컬럼(SZL) 탈거
하부 스티어링 커버 탈거
열선 스위치 장착 및 열선 스위치 커넥터를 컬럼(SZL)의 A92*5B 연결
모든 트림 부품 재조립

3단계: 컬럼(SZL) 연결 작업

SZL 후면 커넥터 A92*1B 접근
Pin 9번에 전원선 연결(F24(10A) : Z1*10B pin 8번)
Pin 11번에 접지선 연결(A34*3B pin 8번)

4단계: 새 핸들 설치

컬럼(SZL)에 핸들 커넥터 연결
핸들 장착 및 고정

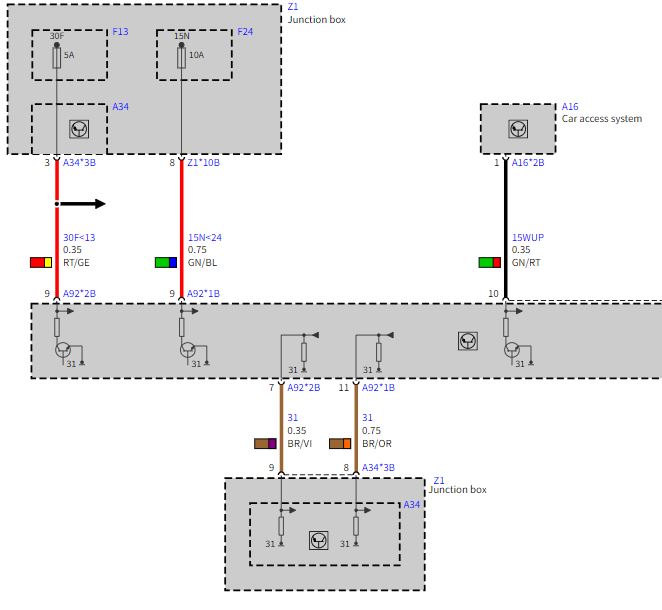

4. 배선도 및 핀 구성

: 배선도는 레트로핏 과정에서 필수적인 부분입니다. 각 전선의 연결 상태를 확인해야 하며, 잘못 연결된 경우 문제가 발생할 수 있습니다. 따라서 주의를 기울여야 합니다.

핀 재구성 및 연결

: 핀이 재구성되는 방식은 모델에 따라 다를 수 있으니, 해당 모델에 적합한 핀 재구성 방법을 항상 참고해야 합니다. 이 과정이 레트로핏 있어 가장 중요합니다.

정션박스(JBE)	컬럼(SZL)	퓨즈박스(Fuze Box)
A34*3B 8번	A92*1B 11번
	A92*1B 9번	F24(10A) Z1*10B 8번

5. 코딩

E-Sys Coding

코딩 과정은 레트로핏의 마지막 단계로, 모든 모듈이 올바르게 인식되도록 설정해야 합니다. 이 단계에서 컴퓨터와 차량의 연결 상태를 확인하는 것이 중요합니다.
E-Sys 코딩을 통해 모듈을 프로그래밍하면, 각 기능이 원활하게 작동할 수 있습니다.
VO 코딩(Vehicle Order Coding)은 BMW 차량의 구성 옵션(FA, Fahrzeug-Order)을 수정하여 새로운 기능을 활성화하거나 기존 모듈을 변경하는 과정입니다

(1) FA 코드 추가 (248 추가)
- E-SYS에서 “Expert Mode” -> “Coding”으로 이동합니다.
- “Read FA”를 클릭합니다.
- “FA”를 마우스 오른쪽 버튼으로 클릭하고 “Edit FA”를 선택합니다.
- “FA” -> “FDL_VO”를 확장합니다.
- 일련의 코드가 포함된 행을 찾습니다.
- 이 문자열에 248를 추가합니다.
- “체크 표시” 아이콘을 클릭하여 FA를 저장합니다.
- “파일” -> “저장”을 클릭합니다.
(2) 차량에 FA 쓰기
- “Coding” 화면으로 돌아갑니다.
- “Write FA FP”를 클릭합니다.
(3) ECU 초기화 코딩
- “Expert Mode” -> “Coding”으로 이동합니다.
- “SZL”모듈에 CAFD File 추가.
- “SZL”, “FRM”, “KOMBI”, “JBE”를 마우스 오른쪽 버튼으로 클릭하고 “Code”를 선택합니다.
